CM12真空饋通引腳直徑1.0mm，引腳材料為可伐合金，密封材料為玻璃陶瓷。最高電壓500VDC，額定電流每針3A，可焊接于CF、KF法蘭。
產品詳情

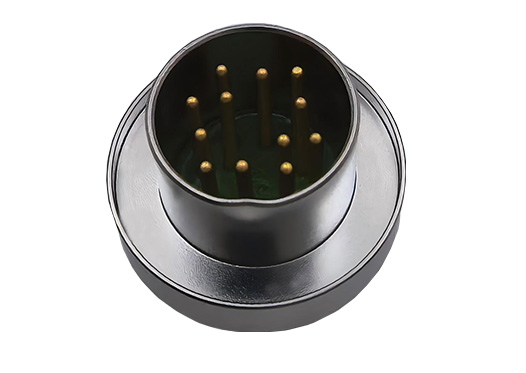

CM12真空饋通是基于DIN連接器外觀尺寸設計的緊湊型饋通。引腳標準為IEC60130-9，引腳直徑1.0mm，引腳材料為可伐合金，密封材料為玻璃陶瓷。最高電壓500VDC，額定電流每針3A，溫度范圍可達-200~220℃，極限真空優于1E-10mbar。由于饋通尺寸較小，CF16法蘭可容納饋通數量為1，CF63法蘭最多可容納數量為7，大型法蘭上可焊接更多，也可根據需求定制法蘭饋通，或選擇可焊接版。相關配件包括真空端連接器/插針/外殼、真空線纜及大氣端連接器（直通型/直角型）。
產品特征
CM系列饋通是緊湊型饋通，基于DIN連接器的外觀尺寸設計。所有引腳數量的饋通外觀尺寸相同。
尺寸很小，CF16法蘭上可焊接1個，CF63法蘭上最多可焊接7個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
CM12饋通規格參數 | |
引腳標準 | IEC60130-9 |
引腳直徑 ? | 1.0 mm |
引腳材料 | 可伐合金 |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針3A |
溫度范圍 | -200℃~220℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
CM12真空饋通+CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF16 | 1 | MT112-CM12-C16 |
CF40 | 1 | MT112-CM12-C40 |
CF40 | 2 | MT112-CM12-C40-2 |
CF63 | 3 | MT112-CM12-C63-3 |
CF63 | 7 | MT112-CM12-C63-7 |
CM12真空饋通+KF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF16 | 1 | MT112-CM12-K16 |
KF40 | 1 | MT112-CM12-K40 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
| CM12真空饋通+焊接版選型表 | |
| 饋通數量 | 型號 |
| 1 | MT112-CM12-WV |
| CM12饋通相關配件 | |
| 真空端連接器+插針 | MT112-CON12-SET |
| 真空端連接器+插針+外殼 | MT112-CON12-SR |
| 真空線纜 | MT165-KAPM系列 |
| 直通型大氣端連接器 | MT112-CON12-AIR |
| 直角型大氣端連接器 | MT112-CON12-AIR90 |
