Allectra 可提供Sub-D標準真空接頭和插針。

首先可看下圖，其示意了常見真空饋通的，內外信號或功率傳輸方式。

圖一：真空饋通的總體示意圖

下面我們具體介紹標準Sub-D接頭。

一、Sub-D超高真空連接頭

超高真空連接頭主要采用PEEK和陶瓷兩種材料制成。

我司提供母連接頭（Sockets）去配合真空饋通，也提供公連接頭（Plugs）在真空中和母連接頭配合使用。同時，也提供鋁制外殼，用于屏蔽。

圖二：PEEK超高真空連接頭的技術指標

圖三：PEEK超高真空連接頭|母連接頭（Sockets），公連接頭（Plugs）

陶瓷材料具有超低的放氣率，不吸收水分子，應用溫區大（cryo temperatures up to 300°C）。也是常用的超高真空連接頭。

圖四：陶瓷材料超高真空連接頭的技術指標

二、Sub-D高真空連接頭

Sub-D高真空連接頭采用玻璃、高分子聚合物和不銹鋼外殼制成。真空能達到10-8mbar，耐溫達到110°C。

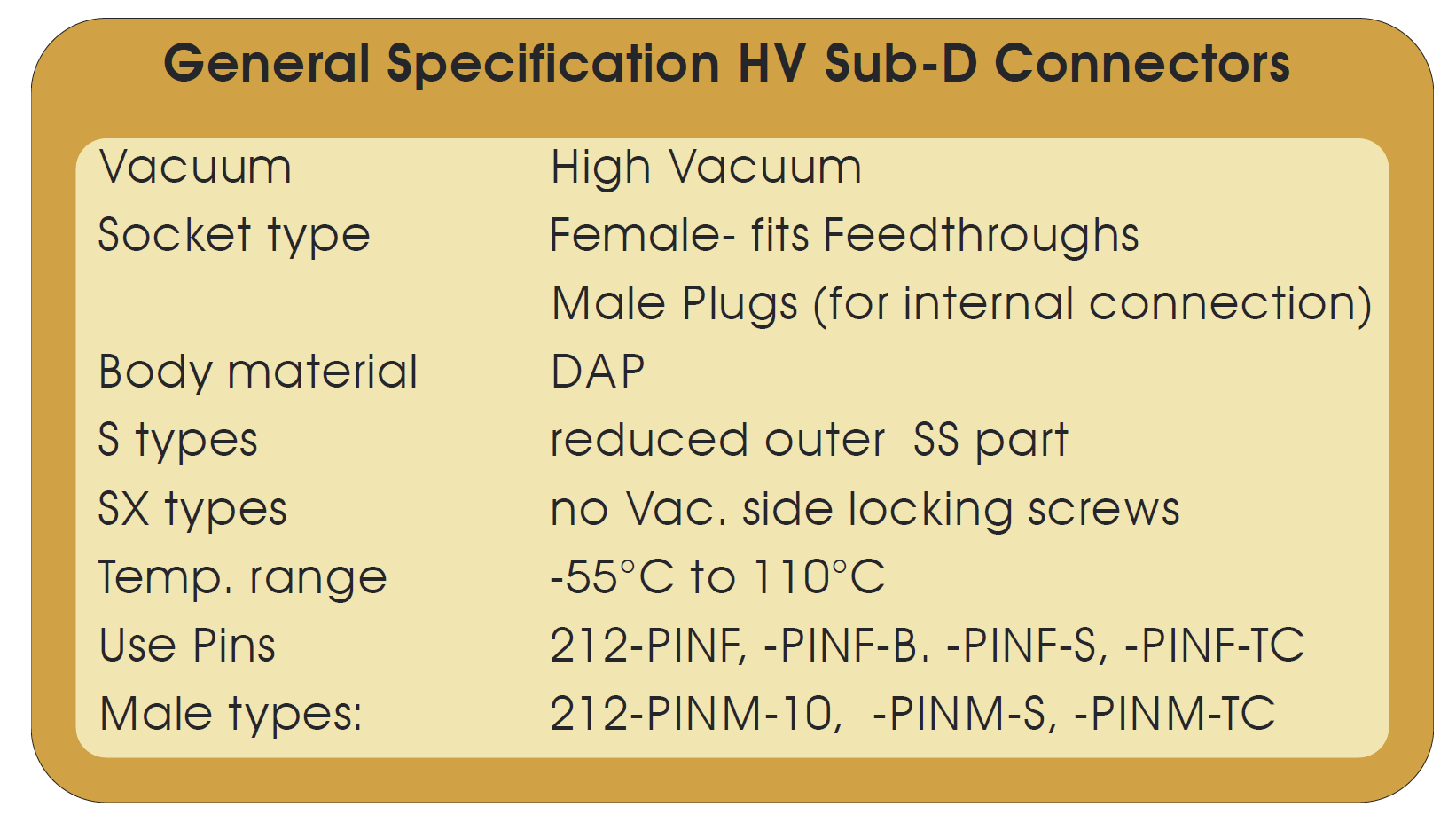

圖五：高真空連接頭的技術指標

圖六：常見的帶屏蔽殼的高真空連接頭

三、Sub-D真空端/大氣端公母轉換連接頭

標準真空饋通的真空端/大氣端均為公頭，所以為實際應用，我司提供轉換接頭。真空端提供PEEK/陶瓷兩種材料轉換頭。

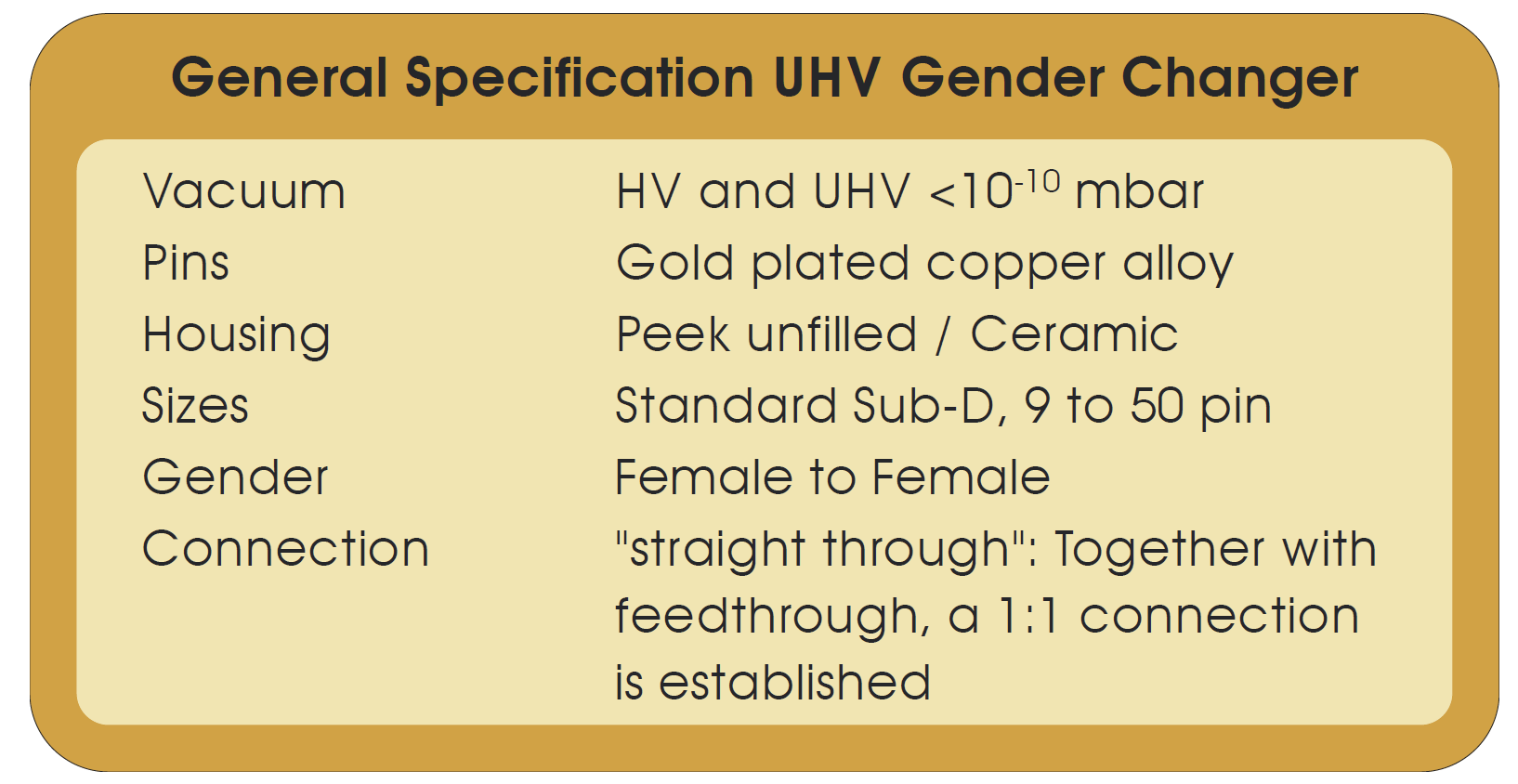

圖七：真空端轉換連接頭的技術指標

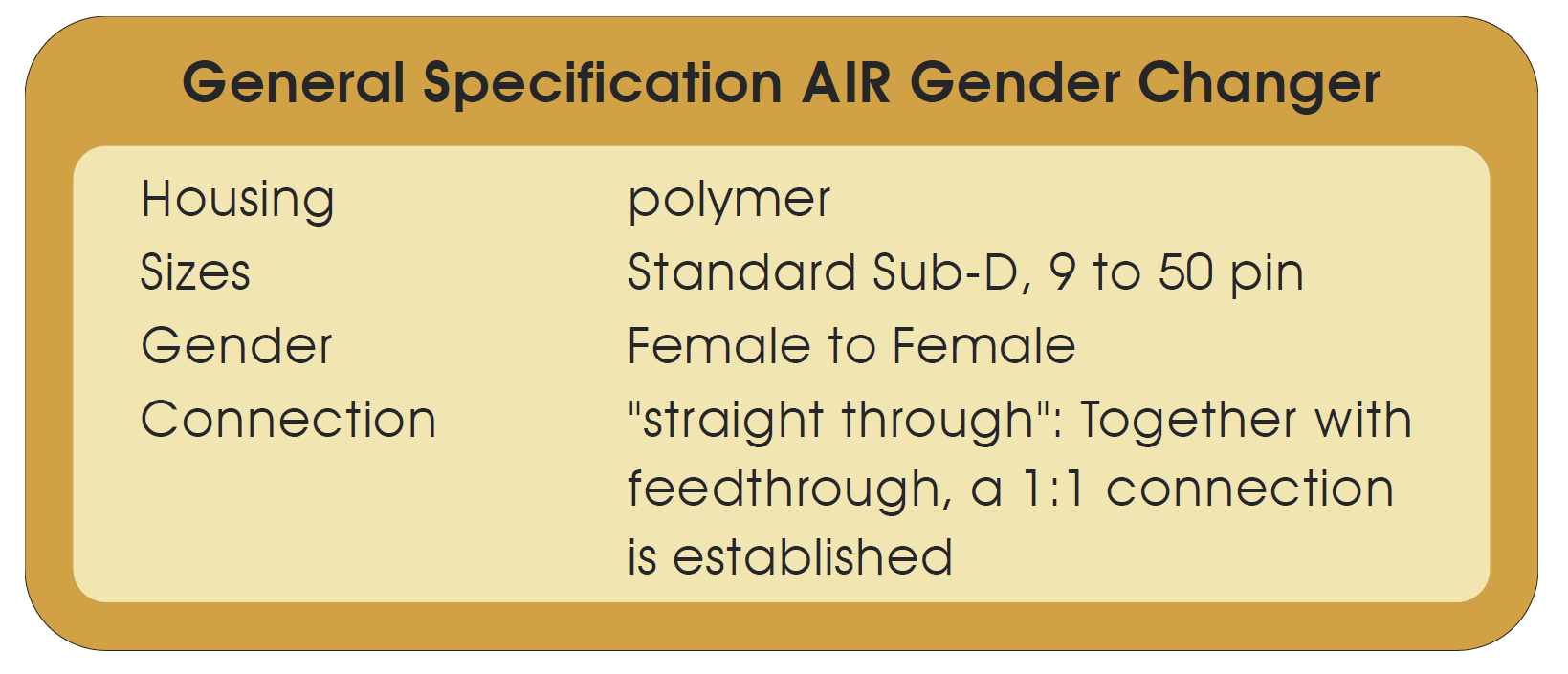

圖八：大氣端轉換連接頭的技術指標

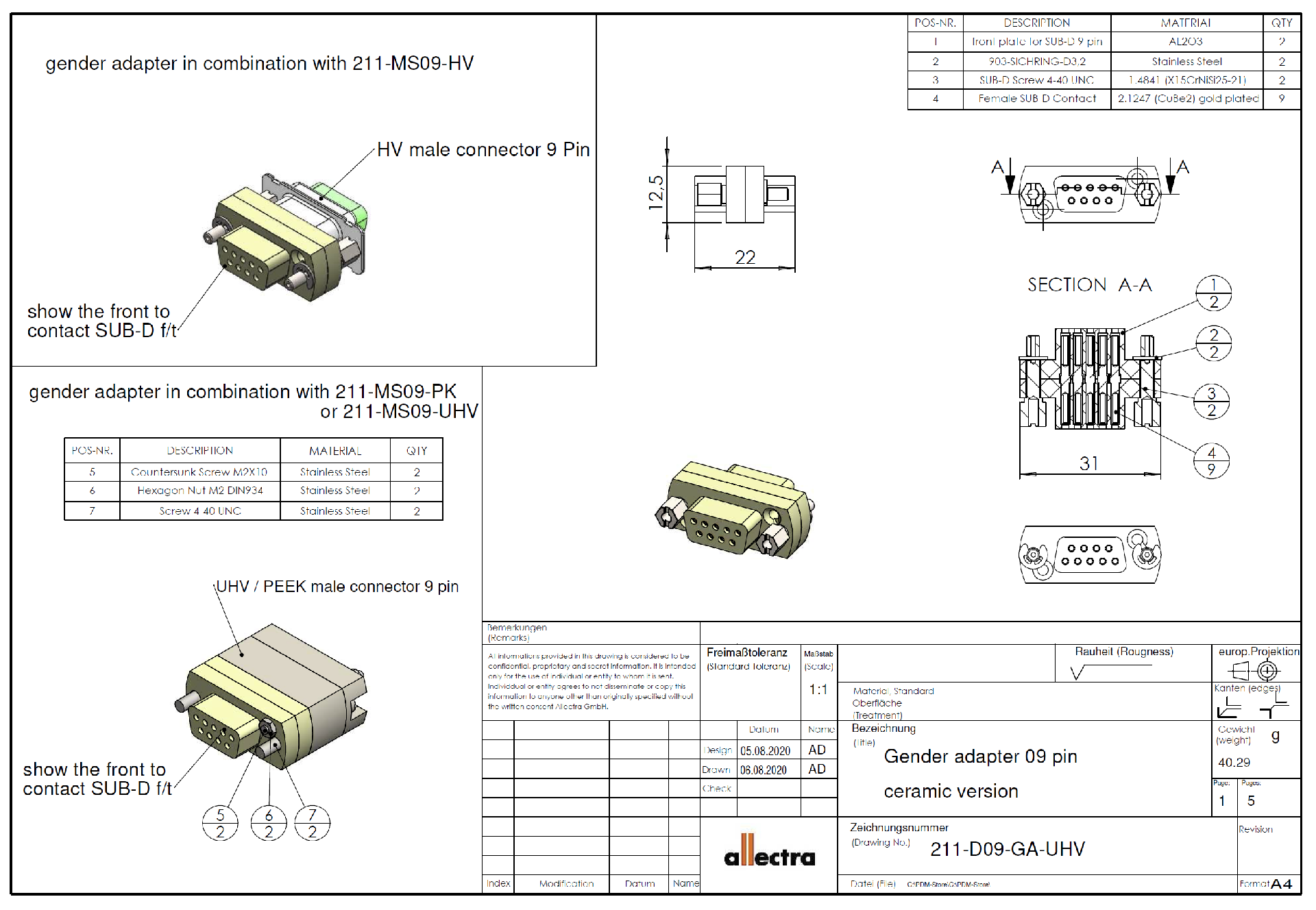

圖九：9針真空轉換連接頭和應用連接方法

四、Sub-D壓接插針

1、 Sub-D壓接插針-母頭插針

除標準插針外，我司也提供特殊用途的插針。

Small versions for wires down to 0.08mm ?

Basic versions without additional Stainless Steel outer

High Current versions for wires up to 1.3mm ?

Pins for use without housings

Zero-magnetic pins and Ni-plated pins

圖十：Sub-D壓接插針-母頭插針

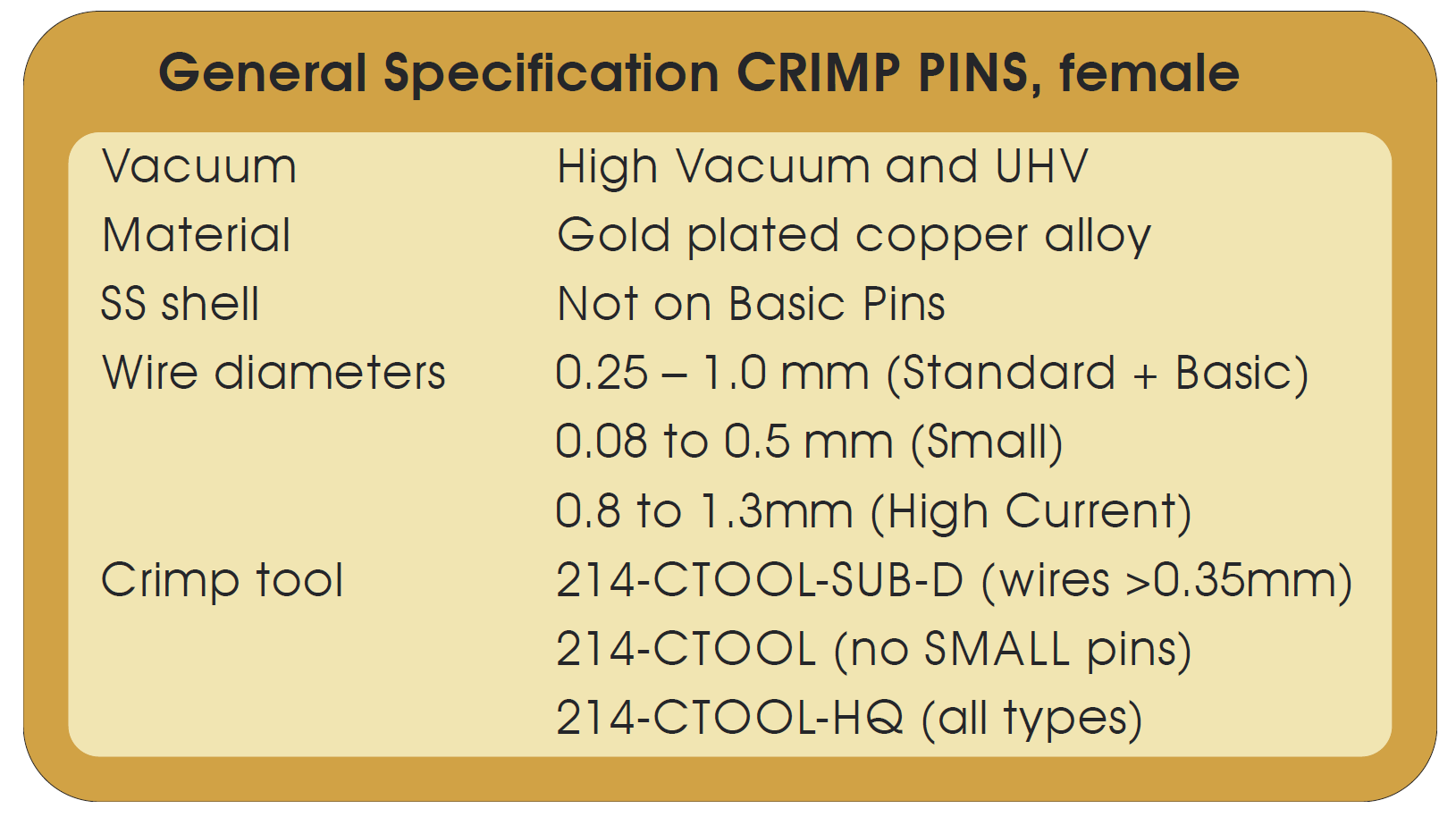

圖十一：Sub-D壓接插針-母頭插針技術指標

2、Sub-D壓接插針-公頭插針

圖十二：Sub-D壓接插針-公頭插針

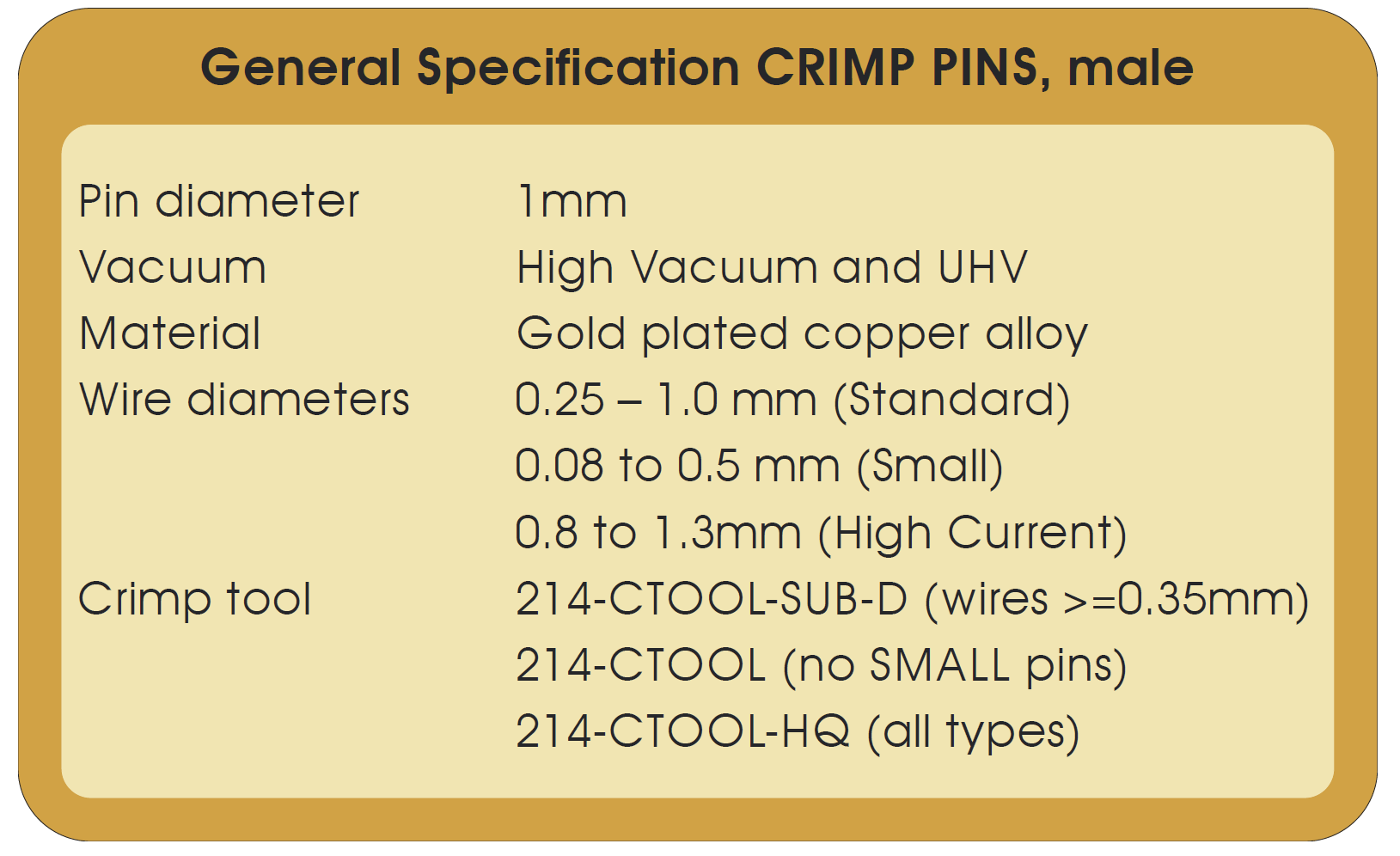

圖十三：Sub-D壓接插針-公頭插針技術指標
