本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。

Allectra SMA同軸真空饋通與線纜介紹，SMA50Ω微型同軸真空饋通和配套的真空同軸線纜，主要特點如下：

50Ω阻抗匹配

工作頻率：DC~6.5GHz / DC~18GHz

微型尺寸：CF40/KF40可容納4個饋通

多種分類可選：通常根據Single/Double Sided和Grounded/Floating Shield分類。

一、6.5GHz SMA同軸真空饋通

圖一：6.5GHz SMA同軸饋通的基本性能參數

圖二：可焊接版SMA真空饋通

（左）SMA50-接地屏蔽，單端連接

（中）SMAD50-接地屏蔽，雙端連接

（右）SMADF50-浮地屏蔽，雙端連接

二、18GHz SMA同軸真空饋通

圖三：18GHz SMA同軸饋通的基本性能參數

圖四：242-SMAD18G-C40-4（CF40法蘭裝有4個SMA 18GHz高頻饋通）

三、SMA同軸線纜

我們提供不同種類、搭配不同真空饋通的SMA線纜。以下主要介紹三種：

1、標準SMA同軸線纜

2、18GHz SMA同軸線纜

3、超細SMA同軸線纜

同時，線纜的長度、直徑、兩端接頭等均可根據要求定制。

圖五：標準SMA同軸線纜的技術指標

① 常用標準SMA同軸線纜型號：

- 380-SMA-MX-500

SMA HIGH FREQUENCY 50Ω CABLE Single ended, SMA Plug to open end

長度500mm（可定制）

- 380-SMA-MM-500

SMA HIGH FREQUENCY 50Ω CABLE Double ended, Male Plug to Male Plug

長度500mm（可定制）

圖六：18GHz SMA同軸線纜的技術指標

② 18GHz SMA同軸線纜常用型號：

- 380-SMA18G-MM-500

SMA 18GHz HIGH FREQUENCY 50Ω CABLE Single ended, SMA Plug to open end

長度500mm（可定制）

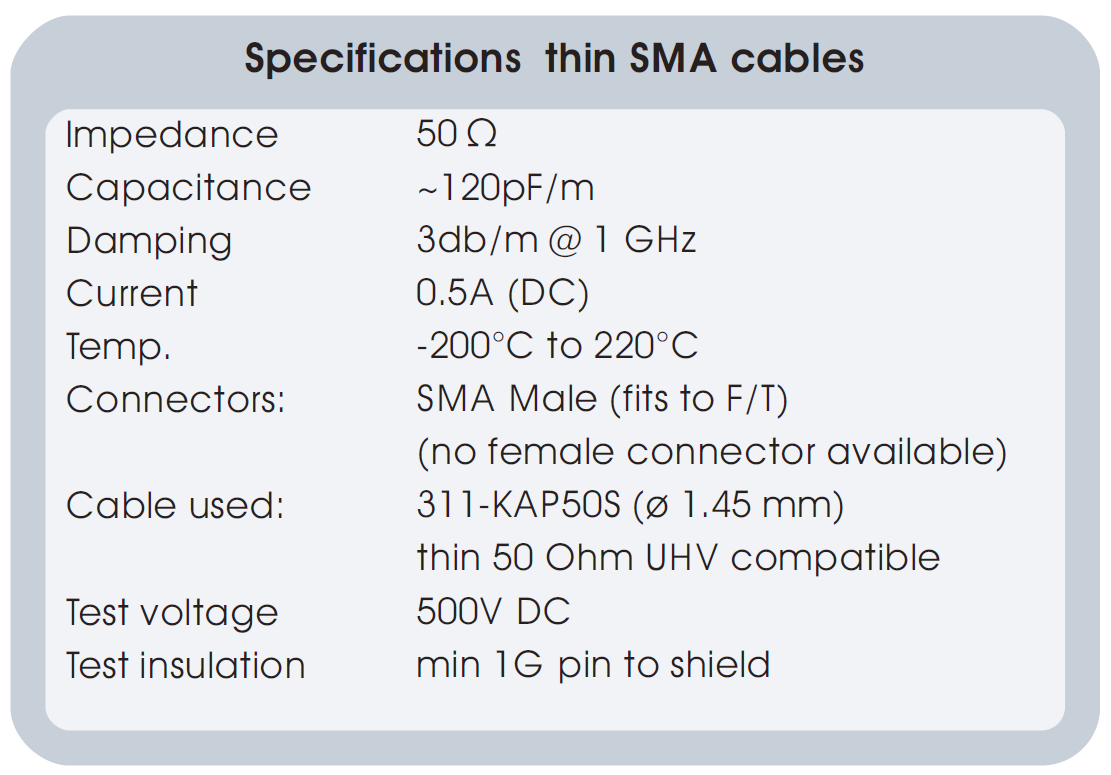

圖七：超細SMA同軸線纜的技術指標

③ 超細SMA同軸線纜常用型號：

- 380-SMA-MX-500-S

SMA THIN 50Ω CABLE Single ended, SMA Plug to open end

長度500mm（可定制）

- 380-SMA-MM-500-S

SMA THIN 50Ω CABLE Double ended, Male Plug to Male Plug

長度500mm（可定制）

以上就是北京麥迪森科技有限公司提供的Allectra SMA同軸真空饋通與線纜，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
