本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC/MHV/SHV同軸饋通、高電壓饋通等多種型號真空電極及配件、線纜，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。

Allectra 高壓套管功率型真空饋通，主要特點是大氣端采用高壓套管，既可保證使用安全，又便于快速連接，其耐壓范圍：5KV~40KV。

5KV~40KV真空饋通

空氣端采用高壓套管& 2.4米耐高壓線纜

CF40法蘭可選1/2/4針

法蘭可定制

一、5KV高壓套管功率型真空饋通

5KV饋通采用直徑為2.4mm的銅/鎳/不銹鋼材質作為導體，允許通過電流為：Cu（25A/針），Ni（15A/針），SS（1A/針），CF40法蘭可容納4針，可定制法蘭尺寸及針數。

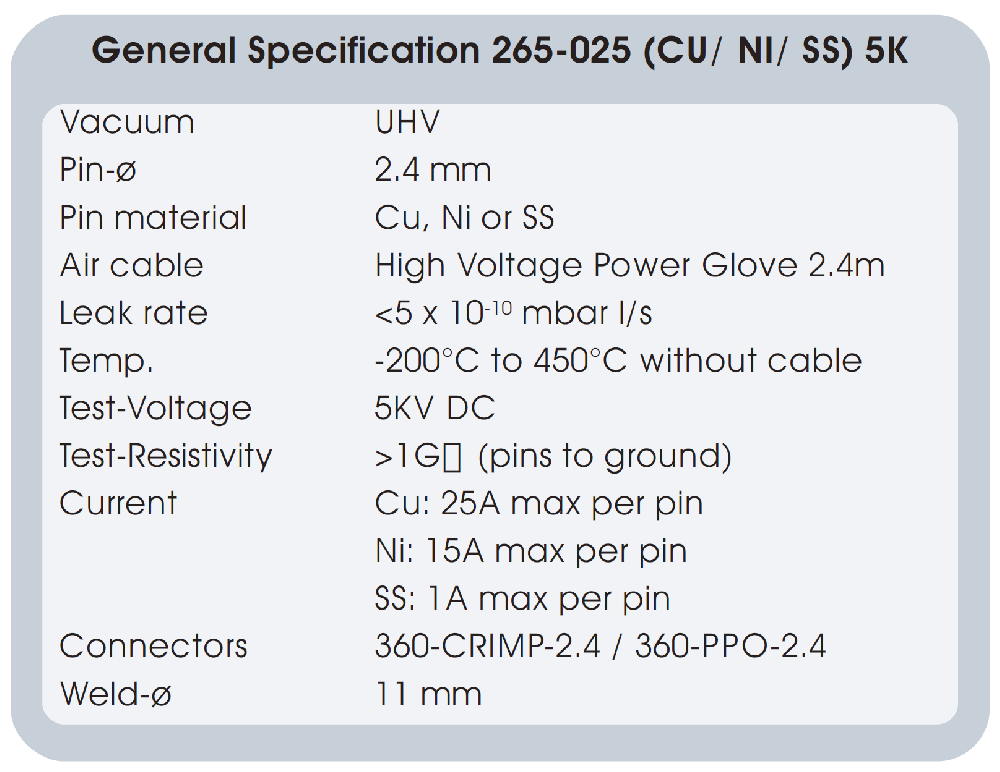

圖1：5KV高壓功率真空饋通的基本技術指標

圖2：5KV高壓功率真空饋通焊接版實物圖

二、10KV高壓套管功率型真空饋通

10KV饋通采用直徑為2.4mm的銅/鎳/不銹鋼材質作為導體，允許通過電流為：Cu（25A/針），Ni（15A/針），SS（1A/針），CF40法蘭可容納4針，可定制法蘭尺寸及針數。

圖3：10KV高壓功率真空饋通的基本技術指標

圖4：10KV高壓功率真空饋通（CF40法蘭/4針）

三、20KV高壓套管功率型真空饋通

20KV饋通采用直徑為2.4mm的銅/鎳/不銹鋼材質作為導體，允許通過電流為：Cu（25A/針），Ni（15A/針），SS（1A/針），CF40法蘭可容納4針，可定制法蘭尺寸及針數。

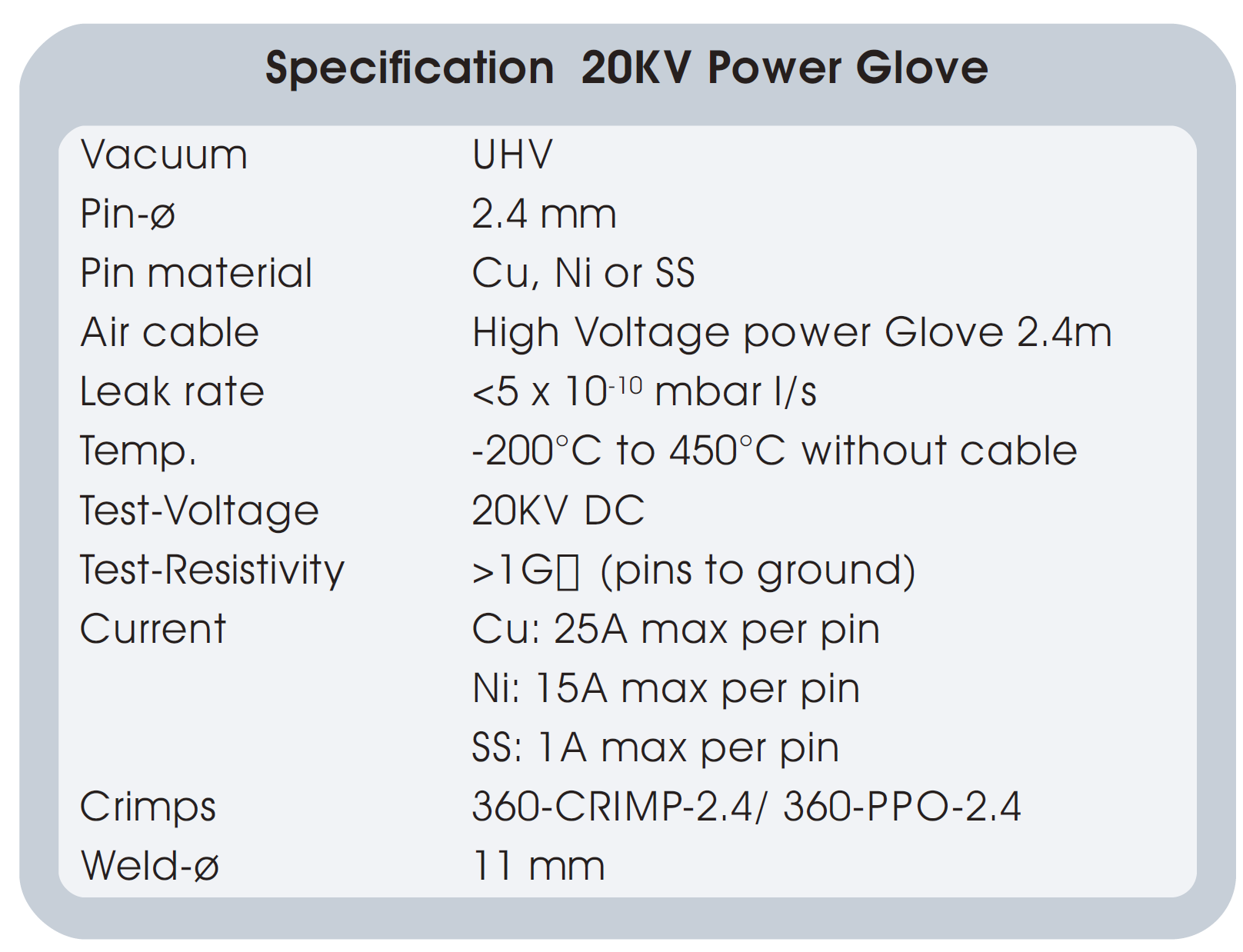

圖5：20KV高壓功率真空饋通的基本技術指標

5KV/10KV/20KV饋通外觀尺寸相同，真空內接頭一致，主要采用360-CRIMP-2.4/ 360-PPO-2.4兩種。

圖6：360-PPO-2.4真空內接頭

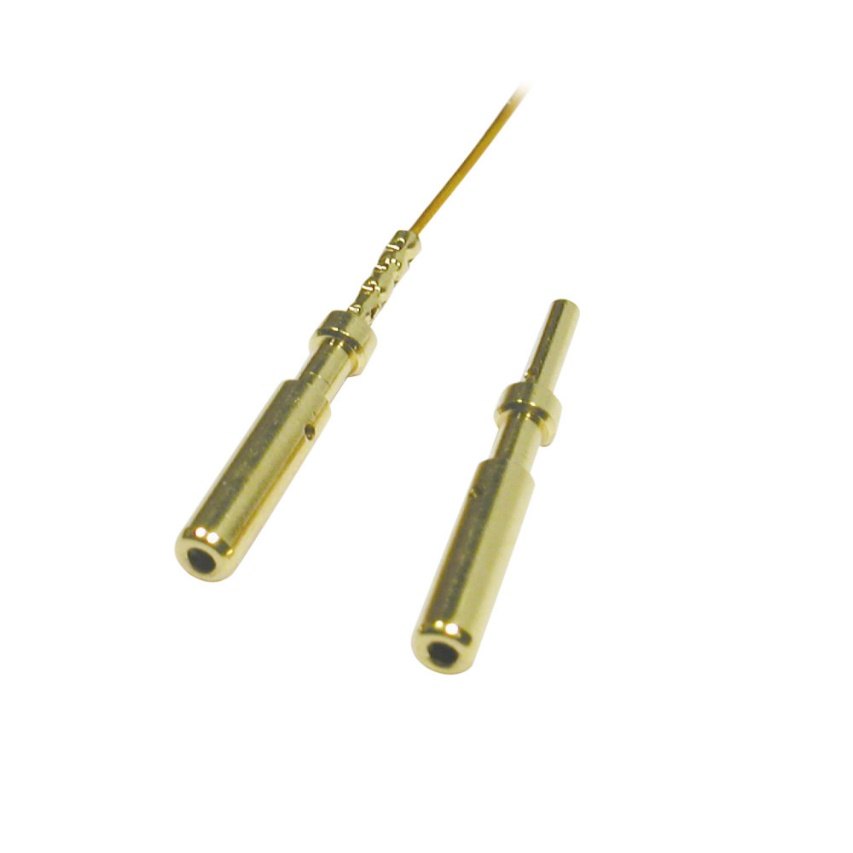

圖7：360-CRIMP-2.4真空內接頭

四、40KV高壓套管功率型真空饋通

40KV饋通采用直徑為1.6mm的不銹鋼材質作為導體，允許通過電流為7A，CF40法蘭容納1針。

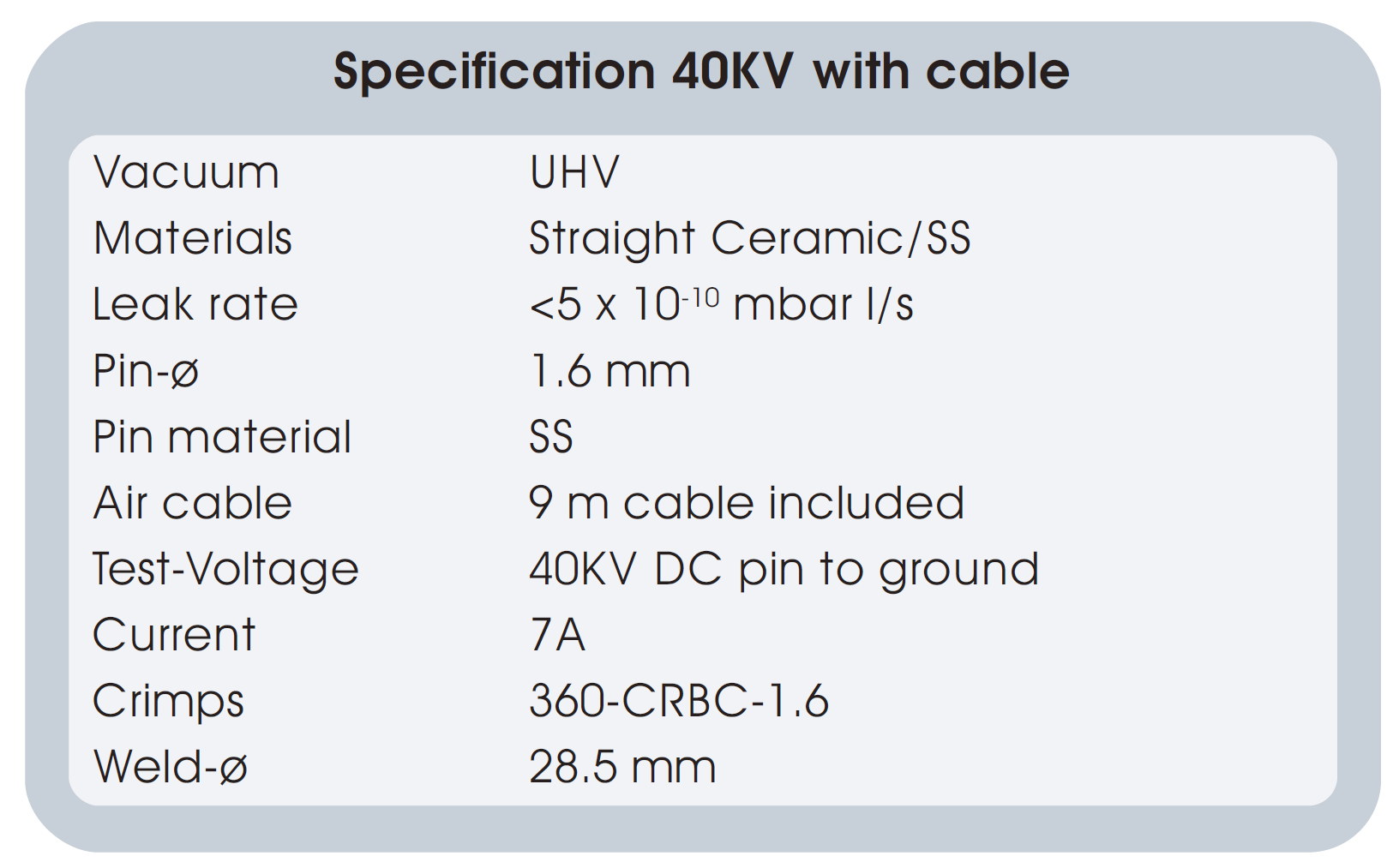

圖8：40KV高壓功率真空饋通的基本技術指標

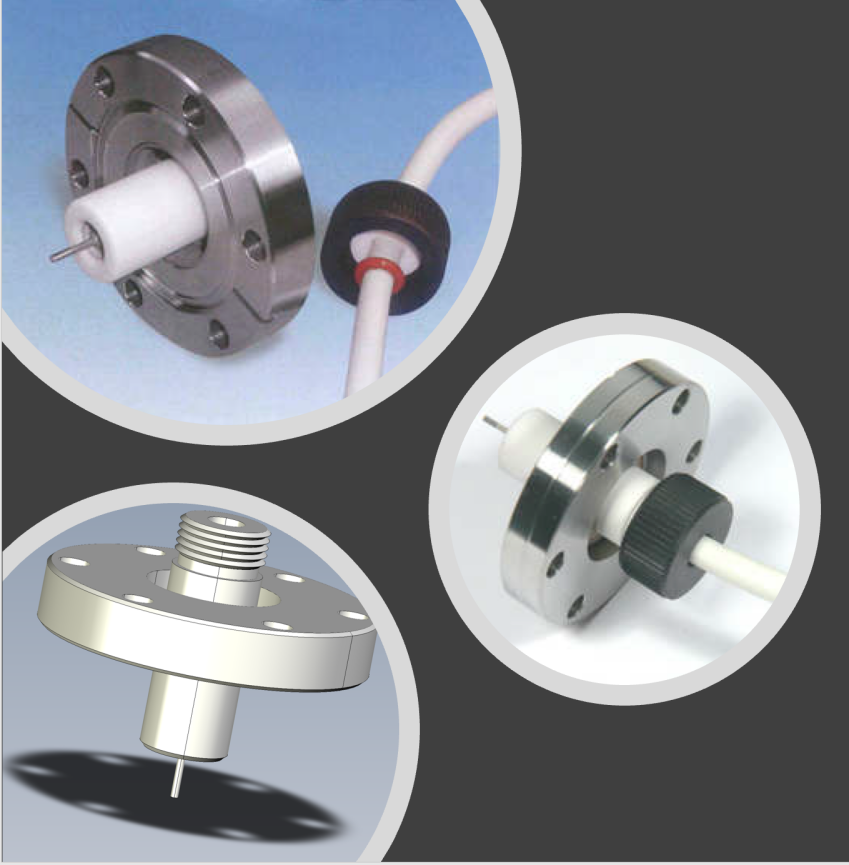

圖9：40KV高壓功率真空饋通實物圖&安裝方式

以上就是北京麥迪森科技有限公司提供的Allectra 高壓套管功率型真空饋通，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
