CTS10真空饋通引腳直徑為1.0mm，引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。電壓500VDC，電流每針5A，適用溫度范圍-40~250℃。
產品詳情

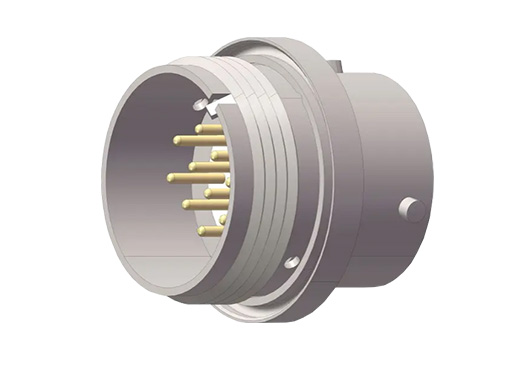

CTS系列真空饋通是基于MIL-C-26482軍用標準設計的電氣連接器，用于為真空系統提供穩定的信號傳輸。CTS10饋通尺寸較大，可兼容的最小尺寸法蘭為CF40，焊接多個饋通則需要更大尺寸的法蘭，可根據需求定制法蘭饋通，或選擇可焊接版饋通。該饋通引腳直徑為1.0mm，引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。適用最高電壓為500VDC，額定電流為每針5A，適用溫度范圍-40~250℃，極限真空<1E-10mbar。配件可選真空端連接器/插針、真空線纜及大氣端連接器。
產品特征
CTS型饋通是基于MIL-C-26482軍用標準設計的電氣連接器,可提供穩定的信號傳輸。
尺寸較大，最小需使用CF40的法蘭。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
規格參數 | |
引腳標準 | MIL-C-26482 |
引腳直徑 ? | 1.0 mm |
引腳材料 | 鍍金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針5A |
溫度范圍 | -40℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

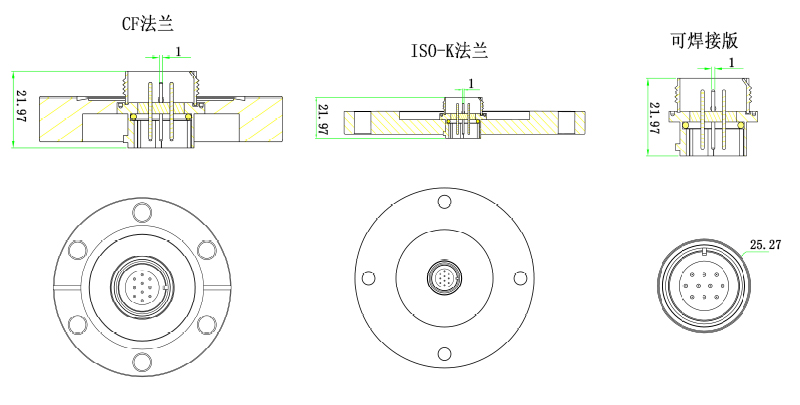

產品尺寸
CF法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
CF40 | 1 | MT120-10CTS-DS-C40 |
CF63 | 1 | MT120-10CTS-DS-C63 |
KF/ISO-K法蘭選型表 | ||
法蘭 | 饋通數量 | 型號 |
KF40 | 1 | MT120-10CTS-DS-K40 |
ISO-K63 | 1 | MT120-10CTS-DS-ISOK63 |
| 備注：其他法蘭及饋通組合請咨詢客服 | ||
| 焊接版選型表 | |
| 饋通數量 | 型號 |
| 1 | MT120-10CTS-DS-WV |
| CTS10型真空饋通相關配件 | |
| 真空端連接器+插針 | MT121-10CTS-PK-SR |
| 真空線纜 | MT165-KAPM系列 |
| 大氣端連接器 | MT121-10CTS-AIR |
