配備25個引腳，引腳直徑為1.0mm，可焊接于CF40、CF63、CF100等法蘭。
產品詳情

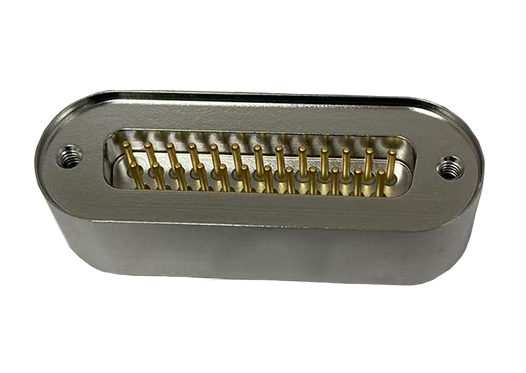

Sub-D真空饋通25針Feedthrough專為超高真空環境信號傳輸而設計，配備25個引腳，符合Sub-D標準尺寸。引腳直徑為1.0mm，采用鍍金NiFe材料，玻璃陶瓷材料密封 ，可在-200℃~250℃的溫度范圍和極限真空<1E-10mbar下穩定運行。可焊接于CF40、CF63、CF100等法蘭，支持定制法蘭和饋通組合。可選真空端和大氣端全套配件，以及KAPM真空線纜等匹配使用。
產品特征
超高真空。
電子行業標準Sub-D尺寸。
CF40法蘭上可焊接1個，CF100法蘭上最多可焊接5個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
Sub-D真空饋通25針Feedthrough規格參數 | |
引腳標準 | DIN 41652，MIL-C-24308 |
引腳直徑 ? | 1.0 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針3A |
最大電流 | 每針5A |
溫度范圍 | -200℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

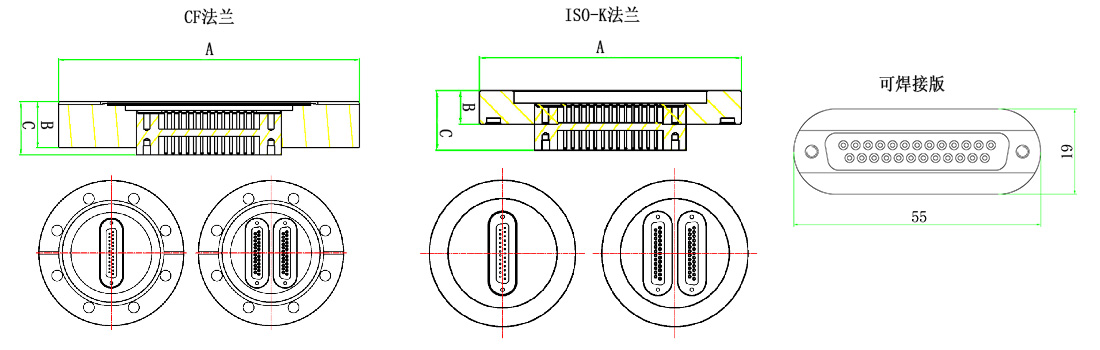

產品尺寸
Sub-D真空饋通25針Feedthrough極限數量 | ||||||
法蘭 | CF40 | CF63 | CF100 | KF50 | ISO-K63 | ISO-K100 |
數量 | 1* | 2 | 6 | 1** | 2 | 5 |
*CF40法蘭上需使用小尺寸的Sub-D25 | ||||||
Sub-D真空饋通25針Feedthrough+CF法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
CF40 | 1 | 70 | 12.7 | 17 | MT101-DB25-C40 |
CF63 | 2 | 114 | 17.5 | 21.4 | MT101-DB25-C63-2 |
CF100 | 3 | 152 | 20 | 22.2 | MT101-DB25-C100-3 |
CF100 | 4 | MT101-DB25-C100-4 | |||
CF100 | 5 | MT101-DB25-C100-5 | |||
Sub-D真空饋通25針Feedthrough+ISO-K法蘭選型表 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
ISO-K63 | 1 | 130 | 12 | 21.5 | MT101-DB25-ISOK63 |
ISO-K63 | 3 | 130 | 12 | 21.5 | MT101-DB25-ISOK63-3 |
備注：其他法蘭及饋通組合請咨詢客服 | |||||
Sub-D真空饋通25針Feedthrough+焊接版選型表 | |
饋通數量 | 型號 |
1 | MT100-DB25-WV |
Sub-D真空饋通25針Feedthrough相關配件 | |||
類型 | 描述 | 型號 | |
真空端 | ①單獨PEEK接頭型號 | DB25 PEEK 接頭 | MT102-DB25FS-PK |
②插針型號 | 每包25個 | MT104-DBPF-25 | |
③屏蔽殼型號 | DB25屏蔽殼 | MT103-DB25HS | |
套裝型號【含足夠數量插針】 | ①+② | MT-DB25FS-PK-SET | |
①+②+③ | MT-DB25FS-PK-PACK | ||
真空線纜 | KAPM系列 | 多股單芯非屏蔽線 | 301-KAPM-035 |
大氣端 | 套裝型號 | 包括接頭、母針、外殼 | MT102-DB25FS-AIR |
