將敏感信號傳輸到超高真空/高真空中的常用方法是同軸饋通。

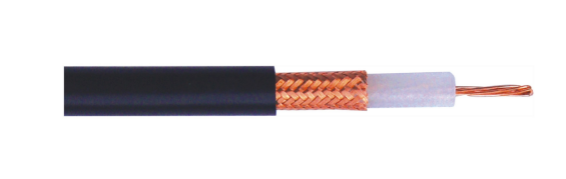

同軸，即兩個導體共用一個軸。在同軸饋通中，內導體通常用于小信號，外導體接地并用作該信號的屏蔽以防止靜電干擾。

然而，大信號使用的同軸饋通和連接器通常外導體不會接地，亦或是虛擬接地。此類應用通常選用的饋通類型為浮地型（F)，即外導體可接地，也可連接到不同的電壓，因為它與法蘭本身絕緣。

同軸饋通可用于屏蔽敏感的直流信號，但也經常用于以特定頻率（調制、RF 等）傳輸的信號。對于高頻信號，外導體和內導體之間的阻抗很重要。50 歐姆是真空饋通中使用的標準阻抗匹配 (50)。

對于真空連接，在空氣側和真空側提供常用連接器的雙端(D) 饋通更加方便，盡管成本高于單端，但大大地簡化了真空中的連接過程，尤其適用于需要定期拆除的電纜，或對失配敏感的高頻信號。

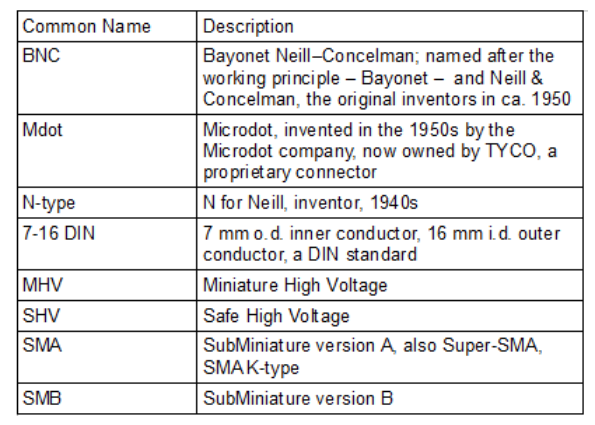

Allectra可以提供BNC（也包括 Mdot、N 型）、MHV、SHV、7/16、SMB 和SMA以及18G、27G、40G和 65G 饋通和連接器。此外，還可提供 sub-D 饋通中的多引腳浮動同軸電纜引腳。

真空饋通均采用焊接和釬焊技術制造，不使用 O 形密封圈。如果焊接到 CF 銅墊片法蘭中，可完全兼容 UHV，并可根據需要進行烘烤以系統除氣。

對于高真空應用，Allectra 同軸饋通可以焊接到 KF 法蘭中，以實現干凈、可快速拆卸的連接。

高頻同軸饋通

雖然 50 歐姆 BNC、SHV 和 MHV 可傳輸調制信號，但對于 GHz 范圍內的頻率，真空行業標準采用SubMiniature (SMA/SMB)饋通。隨著頻率的增加，對饋通、連接器和電纜的性能要求也顯著增加。

標準 50 歐姆 SMA 饋通的額定頻率為 6.5GHz，而 SMAD-18G 將此范圍擴展至 18GHz。全新雙端 SMAD-27G 采用 Super-SMA 設計，將頻率擴展至 27GHz，提供 HV/UHV 兼容的即插即用高頻連接。

Viton? O 形環密封SMAD-40G，采用 K 型 SMA 技術（2.92 毫米），支持高達 40GHz 的頻率。

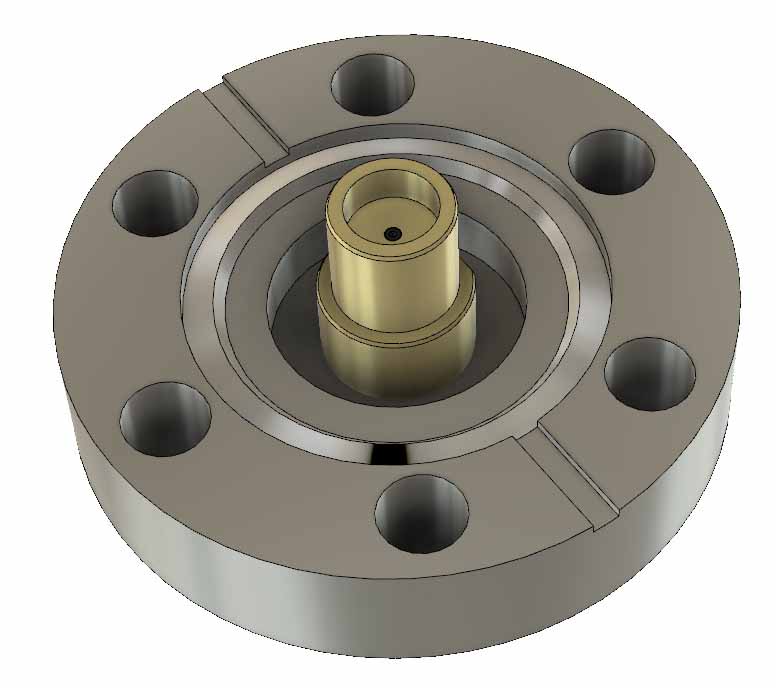

同軸饋通SMAD-40G

Viton? O 形環密封 SMAD-65G，采用 K 型 SMA 技術（2.92 毫米），支持高達 65GHz 的頻率。

每個 SMAD-40G 饋通和 SMAD-65G 饋通在交付時都帶有測試證書，并展示了定義明確的 VSWR 和插入損耗特性。

提供HV/UHV 連接器和電纜

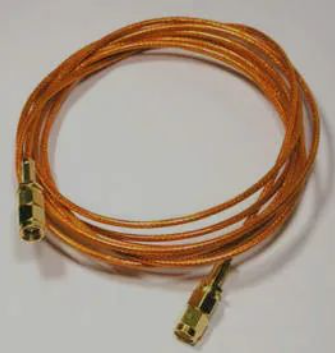

Kapton 絕緣同軸電纜（例如311-KAP50）。

311-KAP50

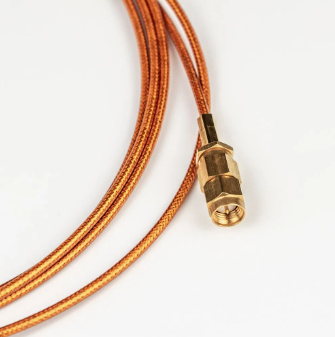

預配置和定制電纜（例如 380-SMA-MM- 1000)。

380-SMA-MM- 1000

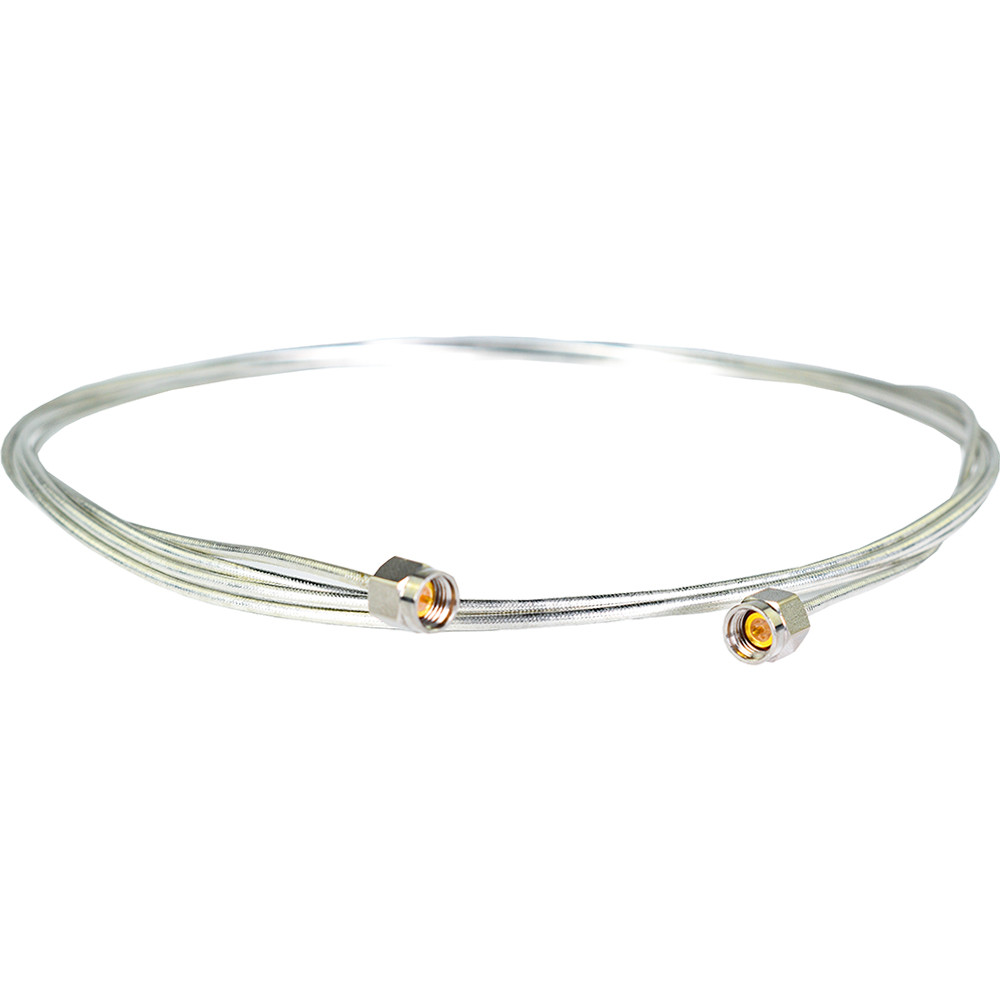

用于高頻的 UHV 兼容半剛性電纜（例如380-SMAK-MM-500）。

380-SMAK-MM-500

以上就是北京麥迪森科技有限公司提供的用于UHV/HV高頻信號耦合的同軸饋通的介紹。
