多種功率饋通

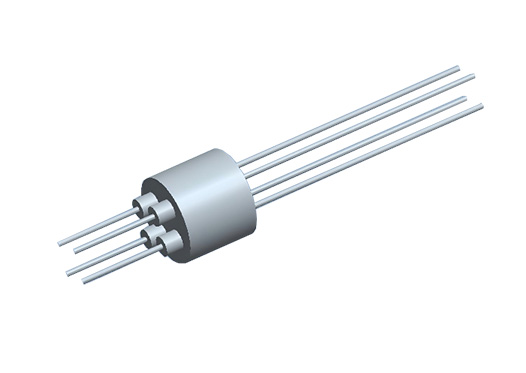

低功率饋通可選1/2/4/8針，材質為不銹鋼和陶瓷，鉬導體直徑0.8mm，電壓為500VDC，最大電流為8A；銅導體電極直徑為1.3mm，最高電壓為2000VDC，最大電流為25A。
產品詳情
低功率饋通可選1/2/4/8針，饋通材質為不銹鋼和陶瓷，電極可選鉬、不銹鋼、鎳、銅及銅合金等多種材質，電極直徑可選0.8mm和1.3mm。以電極材質為鉬、電極直徑為0.8mm為例，其最高電壓為500VDC，最大電流為8A；以電極材質為銅、電極直徑為1.3mm為例，其最高電壓為2000VDC，最大電流為25A。由于饋通尺寸較小，適用于尺寸受限的應用場景，可兼容的最小尺寸法蘭為CF16，可根據需求定制其他法蘭饋通和導體材質組合，或選擇可焊接版饋通。溫度范圍-200~450℃，極限真空<1E-10mbar。可選配饋通兩端的連接器及線纜。
產品特征
低功率饋通。
多種材質可選，0.8mm以鉬為主，1.3mm以銅為主介紹，其他材質可咨詢客服。
尺寸小，適用尺寸受限的應用場景。
1/2/4/8單模塊可選，最小兼容CF16。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
低功率饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鉬(Mo)、不銹鋼(SS)、鎳(Ni)、銅(Cu)、銅合金等 |
導體直徑? | 0.8 mm，1.3mm |
最高電壓 | 500V DC，2000V DC |
最大電流 | 25A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
| 低功率真空饋通+CF/KF法蘭選型表 | |||||||
| 針數 | 導體材質 | 導體直徑 | 電流(A) | 電壓(V) | 焊接尺寸 | CF16法蘭對應型號 | KF16法蘭對應型號 |
| 1 | 鉬(Mo) | 0.8 | 8 | 500 | 3.9 | MT150-08MO500-C16 | MT150-08MO500-K16 |
| 2 | 鉬(Mo) | 0.8 | 8 | 500 | 12.6 | MT150-08MO500-2-C16 | MT150-08MO500-2-K16 |
| 4 | 鉬(Mo) | 0.8 | 8 | 500 | 12.6 | MT150-08MO500-4-C16 | MT150-08MO500-4-K16 |
| 8 | 鉬(Mo) | 0.8 | 8 | 500 | 19 | MT150-08MO500-8-C16 | MT150-08MO500-8-K16 |
| 1 | 銅(Cu) | 1.3 | 25 | 2000 | 3.9 | MT150-13CU1K-C16 | MT150-13CU1K-K16 |
| 2 | 銅(Cu) | 1.3 | 25 | 2000 | 12.6 | MT150-13CU1K-2-C16 | MT150-13CU1K-2-K16 |
| 4 | 銅(Cu) | 1.3 | 25 | 2000 | 12.6 | MT150-13CU1K-4-C16 | MT150-13CU1K-4-K16 |
| 8 | 銅(Cu) | 1.3 | 25 | 2000 | 19 | MT150-13CU1K-8-C16 | MT150-13CU1K-8-K16 |
| 備注：1. 0.8 mm直徑的導體還可選用銅(Cu)、鎳(Ni)、不銹鋼(SS)、康銅做導體，最大電流分別為15A、4A、1A、2A。 2. 1.3 mm直徑的導體還可選用不銹鋼(SS)、可閥合金、鎳(Ni)做導體，最大電流分別為1A、8A、8A。 3. 其他法蘭和導體材質的組合請咨詢客服。 | |||||||
低功率真空饋通+焊接版選型表 | ||||||
針數 | 導體材質 | 導體直徑 | 電流(A) | 電壓(V) | 焊接尺寸 | 型號 |
1 | 鉬(Mo) | 0.8 | 8 | 500 | 3.9 | MT150-08MO500-WV |
2 | 鉬(Mo) | 0.8 | 8 | 500 | 12.6 | MT150-08MO500-2-WV |
4 | 鉬(Mo) | 0.8 | 8 | 500 | 12.6 | MT150-08MO500-4-WV |
8 | 鉬(Mo) | 0.8 | 8 | 500 | 19 | MT150-08MO500-8-WV |
1 | 銅(Cu) | 0.8 | 15 | 500 | 3.9 | MT150-08CU500-WV |
2 | 銅(Cu) | 0.8 | 15 | 500 | 12.6 | MT150-08CU500-2-WV |
4 | 銅(Cu) | 0.8 | 15 | 500 | 12.6 | MT150-08CU500-4-WV |
1 | 不銹鋼(SS) | 0.8 | 1 | 500 | 3.9 | MT150-08SS500-WV |
1 | 銅(Cu) | 1.3 | 25 | 2000 | 6.3 | MT150-13CU1K-WV |
2 | 銅(Cu) | 1.3 | 25 | 2000 | 19 | MT150-13CU1K-2-WV |
4 | 銅(Cu) | 1.3 | 25 | 2000 | 19 | MT150-13CU1K-4-WV |
8 | 銅(Cu) | 1.3 | 25 | 2000 | 19 | MT150-13CU1K-8-WV |
1 | 不銹鋼(SS) | 1.3 | 1 | 2000 | 6.3 | MT150-13SS1K-WV |
2 | 不銹鋼(SS) | 1.3 | 1 | 2000 | 19 | MT150-13SS1K-2-WV |
4 | 不銹鋼(SS) | 1.3 | 1 | 2000 | 19 | MT150-13SS1K-4-WV |
1 | 鎳(Ni) | 1.3 | 8 | 2000 | 6.3 | MT150-13NI1K-WV |
8 | 可伐合金(KO) | 1.3 | 8 | 1000 | 19 | MT150-13KO1K-8-WV |
| 低功率饋通相關配件 | |
| 0.8mm直徑饋通連接器 | MT160-PCRC-0.8 MT160-PISC-1.0 |
| 1.3mm直徑饋通連接器 | MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PCRC-1.3 |
| 真空線纜 | MT165-KAPM系列 |
