中功率真空饋通導體直徑1.3mm

中功率饋通可選1/2/4針，電極可選鎳、不銹鋼及銅等多種材質，電極直徑為1.3mm，最高電壓為5KV。銅電極的最大電流為25A，鎳電極為8A，不銹鋼電極為1A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

中功率饋通可選1/2/4針，饋通材質為不銹鋼和陶瓷，電極可選鎳、不銹鋼及銅等多種材質，電極直徑為1.3mm，最高電壓為5KV。銅電極的最大電流為25A，鎳電極為8A，不銹鋼電極為1A。溫度范圍-200~450℃，極限真空<1E-10mbar。由于饋通尺寸較小，適用于尺寸受限的應用場景，可兼容的最小尺寸法蘭為CF16，可根據需求定制其他法蘭饋通和導體材質組合，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。

產品特征

中功率饋通。

多種材質可選：鎳、銅、不銹鋼，其他材質可咨詢客服。

尺寸小，適用尺寸受限的應用場景。

1/2/4單模塊可選，最小兼容CF16。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

5KV，1.3mm饋通規格參數
材質	不銹鋼、陶瓷
導體材質	鎳(NI)、不銹鋼(SS)、銅(Cu)等
導體直徑?	1.3mm
最高電壓	5KV DC
最大電流	25A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

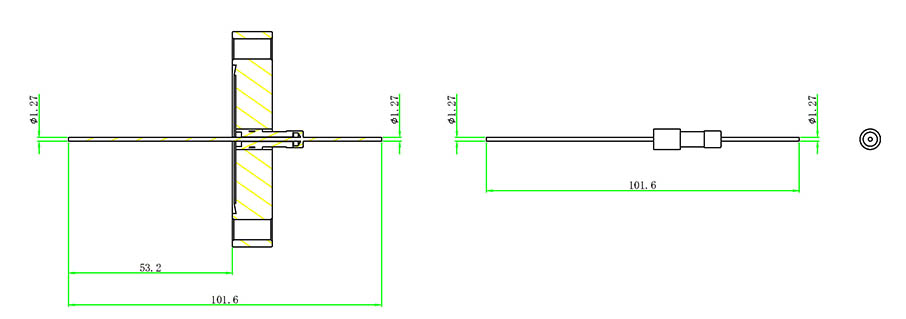

中功率真空饋通尺寸

中功率真空饋通+CF/KF法蘭選型表
針數	導體材質	導體直徑(mm)	電流(A)	電壓(KV)	焊接尺寸(mm)	CF16法蘭對應型號	KF16法蘭對應型號
1	銅(Cu)	1.3	25	5	6.3	MT150-13CU5K-C16	MT150-13CU5K-K16
2	銅(Cu)	1.3	25	5	19	MT150-13CU5K-2-C16	MT150-13CU5K-2-K16
4	銅(Cu)	1.3	25	5	19	MT150-13CU5K-4-C16	MT150-13CU5K-4-K16
1	鎳(Ni)	1.3	8	5	6.3	MT150-13NI5K-C16	MT150-13NI5K-K16
2	鎳(Ni)	1.3	8	5	19	MT150-13NI5K-2-C16	MT150-13NI5K-2-K16
4	鎳(Ni)	1.3	8	5	19	MT150-13NI5K-4-C16	MT150-13NI5K-4-K16
1	不銹鋼(SS)	1.3	1	5	6.3	MT150-13SS5K-C16	MT150-13SS5K-K16
2	不銹鋼(SS)	1.3	1	5	19	MT150-13SS5K-2-C16	MT150-13SS5K-2-K16
4	不銹鋼(SS)	1.3	1	5	19	MT150-13SS5K-4-C16	MT150-13SS5K-4-K16
備注：其他法蘭和導體材質的組合請咨詢客服。

中功率真空饋通+焊接版選型表
針數	導體材質	導體直徑(mm)	電流(A)	電壓(KV)	焊接尺寸(mm)	型號
1	銅(Cu)	1.3	25	5	6.3	MT150-13CU5K-WV
2	銅(Cu)	1.3	25	5	19	MT150-13CU5K-2-WV
4	銅(Cu)	1.3	25	5	19	MT150-13CU5K-4-WV
1	鎳(Ni)	1.3	8	5	6.3	MT150-13NI5K-WV
2	鎳(Ni)	1.3	8	5	19	MT150-13NI5K-2-WV
4	鎳(Ni)	1.3	8	5	19	MT150-13NI5K-4-WV
1	不銹鋼(SS)	1.3	1	5	6.3	MT150-13SS5K-WV
2	不銹鋼(SS)	1.3	1	5	19	MT150-13SS5K-2-WV
4	不銹鋼(SS)	1.3	1	5	19	MT150-13SS5K-4-WV
