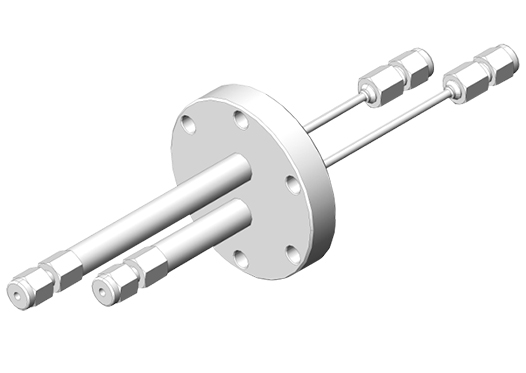

低溫流體饋通
采用Swagelok接頭的低溫流體饋通，可通過低溫氣體、液氮等低溫流體介質。常用管徑1/4"，溫度范圍-200~450℃，極限真空<1E-10mbar。
產品詳情
采用Swagelok接頭的低溫流體饋通，可通過低溫氣體、液氮等低溫流體介質。常用管徑1/4"，法蘭管道及Swagelok接頭材質均為316不銹鋼，溫度范圍-200~450℃，極限真空<1E-10mbar。不同的安裝法蘭和管道數量供選擇，可咨詢定制法蘭尺寸、管道直徑、管道長度等參數，也可選擇單管道的標準安裝基座饋通。可提供饋通真空端相關配件。
產品特征
可提供真空側的配件。
多種安裝法蘭可選。
常用管徑是1/4"。
接受客戶定制。
產品參數
低溫流體饋通規格參數 | |
法蘭和管材質 | 316不銹鋼 |
Swagelok接頭材質 | 316不銹鋼 |
極限真空 | <1×10-10 mbar |
可通過介質 | 如：液氮等低溫液體 |
溫度范圍 | -200℃~450℃ |
漏率 | <1×10-12 Pa·m3/s He |

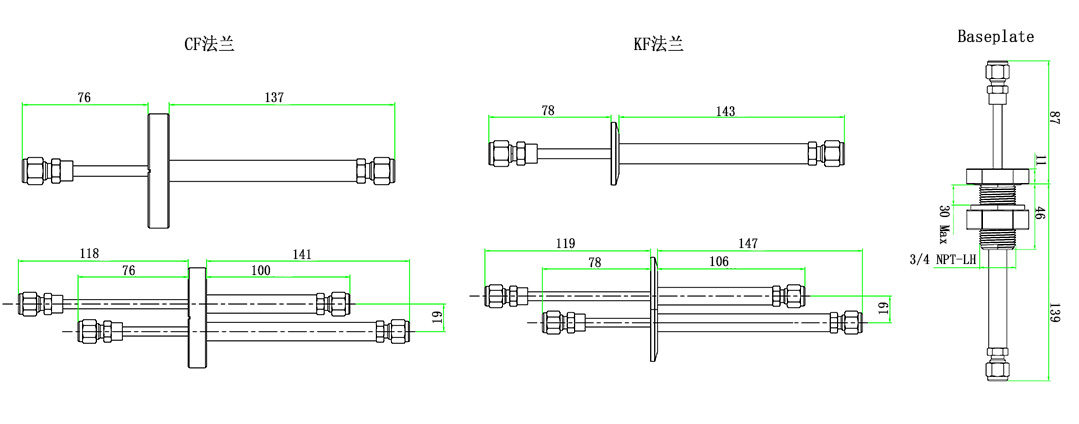

產品尺寸
低溫流體-Swagelok+CF法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 低溫流體饋通型號 |
1 | CF16 | Swagelok | 1/4" | MT158-LN-1S0250-C16 |
1 | CF40 | Swagelok | 1/4" | MT158-LN-1S0250-C40 |
2 | CF40 | Swagelok | 1/4" | MT158-LN-2S0250-C40 |
低溫流體-Swagelok+KF法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 低溫流體饋通型號 |
1 | K16 | Swagelok | 1/4" | MT158-LN-1S0250-K16 |
1 | K25 | Swagelok | 1/4" | MT158-LN-1S0250-K25 |
1 | K40 | Swagelok | 1/4" | MT158-LN-1S0250-K40 |
2 | K40 | Swagelok | 1/4" | MT158-LN-2S0250-K40 |
1 | K50 | Swagelok | 1/4" | MT158-LN-1S0250-K50 |
2 | K50 | Swagelok | 1/4" | MT158-LN-2S0250-K50 |
低溫流體-Swagelok+BP法蘭選型表 | ||||
通道數量 | 法蘭類型 | 接頭類型 | 管徑 | 低溫流體饋通型號 |
1 | BP | Swagelok | 1/4" | MT158-LN-1S0250-BP |
備注：可根據顧客需求修改管徑、管長、法蘭大小等參數。 | ||||
