MHV同軸饋通真空連接器及線纜大致可分為真空端和大氣端兩部分。其中不同型號的單端饋通（即MHV/MHV50/MHVF50）對應的真空端連接器及真空線纜有所不同。
產品詳情

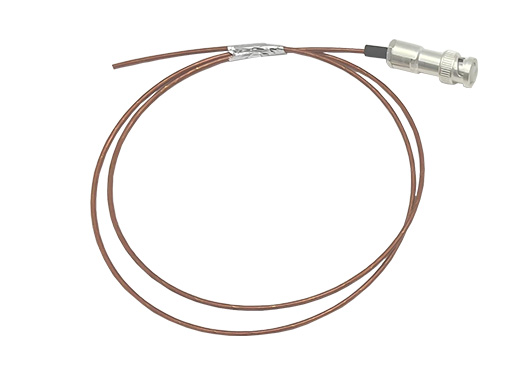

MHV同軸饋通真空連接器及線纜大致可分為真空端和大氣端兩部分。其中不同型號的單端饋通（即MHV/MHV50/MHVF50）對應的真空端連接器及真空線纜有所不同。MHVD雙端饋通的真空端連接器與大氣端連接器外形相同，MHV單端饋通的真空端可選配特殊的MHV連接器。饋通真空端可選具有50Ω阻抗匹配的同軸線纜，提高信號傳輸質量。所有線纜長度均可定制。
產品參數
MHV連接器規格參數 | |
外殼材質 | 單端MHV接地線型真空端連接器：不銹鋼 |
絕緣材質 | 雙端MHVD真空端連接器：PTFE |
觸點材質 | 單端MHV接地線型真空端連接器：鍍金銅合金 |
推薦真空線纜 | MT165-PTFE50同軸線 |
MHV同軸饋通連接器型號 | ||
類型 | 型號 | |
雙端MHVD真空端連接器 | MT145-CON-MHV-VAC | |
單端MHV接地線型真空端連接器 | 單端MHV | MT145-CON-SMHV-VAC |
單端MHV50 | MT145-CON-SMHV50-VAC | |
單端浮地MHVF50 | MT145-CON-SMHVF-VAC | |
MHV系列大氣端連接器 | MT145-CON-MHV-AIR | |
| MHV真空端連接器+MT165-PTFE50同軸線纜型號 | |||
線纜兩端 連接器數量 | 長度 | 單端MHV真空端連接器+線纜型號 | 雙端MHVD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SMHV-FX-PTFE50-500-VAC | MT145-MHV-MX-PTFE50-500-VAC |
| 1 | 1000 mm | MT145-SMHV-FX-PTFE50-1000-VAC | MT145-MHV-MX-PTFE50-1000-VAC |
| 2 | 500 mm | MT145-SMHV-FF-PTFE50-500-VAC | MT145-MHV-MM-PTFE50-500-VAC |
| 2 | 1000 mm | MT145-SMHV-FF-PTFE50-1000-VAC | MT145-MHV-MM-PTFE50-1000-VAC |
| MHV真空端連接器+MT165-KAP50同軸線纜型號 | |||
線纜兩端 連接器數量 | 長度 | 單端MHV真空端連接器+線纜型號 | 雙端MHVD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SMHV-FX-KAP50-500-VAC | MT145-MHV-MX-KAP50-500-VAC |
| 1 | 1000 mm | MT145-SMHV-FX-KAP50-1000-VAC | MT145-MHV-MX-KAP50-1000-VAC |
| 2 | 500 mm | MT145-SMHV-FF-KAP50-500-VAC | MT145-MHV-MM-KAP50-500-VAC |
| 2 | 1000 mm | MT145-SMHV-FF-KAP50-1000-VAC | MT145-MHV-MM-KAP50-1000-VAC |
| MHV大氣端連接器+線纜型號 | ||
| 線纜兩端連接器數量 | 長度 | 大氣端連接器+線纜型號 |
| 1 | 500 mm | MT145-MHV-MX-500-AIR |
| 1 | 1000 mm | MT145-MHV-MX-1000-AIR |
| 2 | 500 mm | MT145-MHV-MF-500-AIR |
| 2 | 1000 mm | MT145-MHV-MF-1000-AIR |
【備注】
1. 線纜長度均可定制。
2. 單端MHV, MHV50, MHVF50的真空接地型接頭是不一樣的。分別是MT145-CON-SMHV-VAC, MT145-CON-SMHV50-VAC, MT145-CON-SMHVF-VAC。
3. 對于單端MHV系列饋通，對應的線纜型號需要明確真空接地型接頭型號：SMHV, SMHV50, SMHVF。
