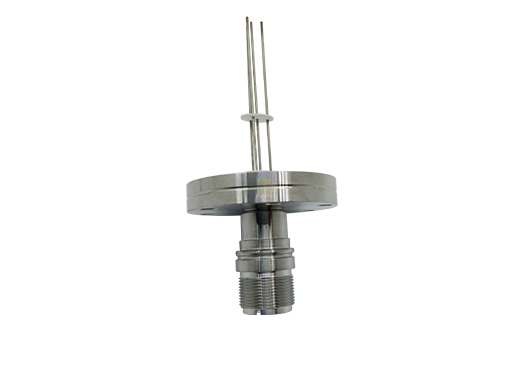

MS型-12KV高壓饋通
MS-HV12KV高壓饋通電極直徑1.3mm，可選2/4/7針，最高電壓為12KV，最大電流為7.5A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。
產品詳情
MS-HV12KV高壓饋通適用于儀器應用場景中所需要的高密度高壓信號輸入，可兼容超高真空。電極直徑1.3mm，可選2/4/7針，引腳標準MIL-C-5015，饋通材質為不銹鋼和陶瓷，電極材質為鉬。最高電壓為12KV，最大電流為7.5A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。該饋通包含大氣端連接器，可選配真空端連接器/插針及真空線纜。可根據需求定制法蘭和饋通數量。
產品特征
儀器應用中需求的高密度高壓輸入。
超高真空兼容材質。
多種針數可選：2/4/7針。
包含大氣端連接器，可選配真空端連接器。
可根據需求定制法蘭和饋通數量。
產品參數
MS-HV12KV高壓饋通規格參數 | |
引腳標準 | MIL-C-5015 |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鉬(Mo) |
導體直徑? | 1.3 mm |
最高電壓 | 12KV DC |
最大電流 | 每針7.5 A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
MS-HV12K高壓饋通+CF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
2 | CF16 | MT152-MS13HV12K-2-C16 |
4 | CF16 | MT152-MS13HV12K-4-C16 |
7 | CF16 | MT152-MS13HV12K-7-C16 |
2 | CF40 | MT152-MS13HV12K-2-C40 |
4 | CF40 | MT152-MS13HV12K-4-C40 |
7 | CF40 | MT152-MS13HV12K-7-C40 |
MS-HV12K高壓饋通+KF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
2 | KF16 | MT152-MS13HV12K-2-K16 |
4 | KF16 | MT152-MS13HV12K-4-K16 |
7 | KF16 | MT152-MS13HV12K-7-K16 |
2 | KF40 | MT152-MS13HV12K-2-K40 |
4 | KF40 | MT152-MS13HV12K-4-K40 |
7 | KF40 | MT152-MS13HV12K-7-K40 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
MS-HV12K高壓饋通+可焊接版選型表 | |
針數 | 型號 |
2 | MT152-MS13HV12K-2-WV |
4 | MT152-MS13HV12K-4-WV |
7 | MT152-MS13HV12K-7-WV |
MS-HV12K饋通相關配件 | |
大氣端連接器 | MT152-CON-MS12K-2/4/7-AIR系列 |
真空端連接器插針 | MT160-CRFC-1.3 |
真空端連接器+插針 | MT153-CON12K-2/4/7 |
真空線纜 | MT165-KAPM系列 |
