ISO法蘭是一種標準化的法蘭連接系統，用于需要頻繁拆卸和管道外徑通常大于2英寸（50mm）的用于連接管道、閥門、管件和其他設備的應用場合。真空范圍從大氣壓到高真空，最高真空度可達10^-8mbar，如果使用氟橡膠O形圈，可以承受150℃的烘烤。ISO 法蘭細分為 ISO-K和ISO-F兩種形式，ISO-K 和 ISO-F 組成包括兩個對稱法蘭和一個O型圈，通過內部定心環定位和支撐，而且還通過外部環支撐：

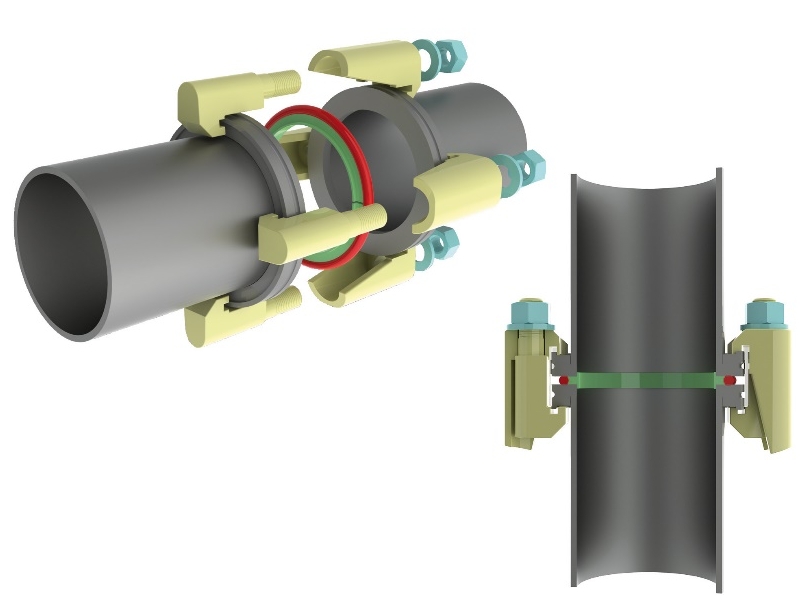

1、ISO-K真空接頭通常由法蘭（flange ）、法蘭爪（clamp）、密封圈（O-Ring）、中心定位環（centering ring）組成。

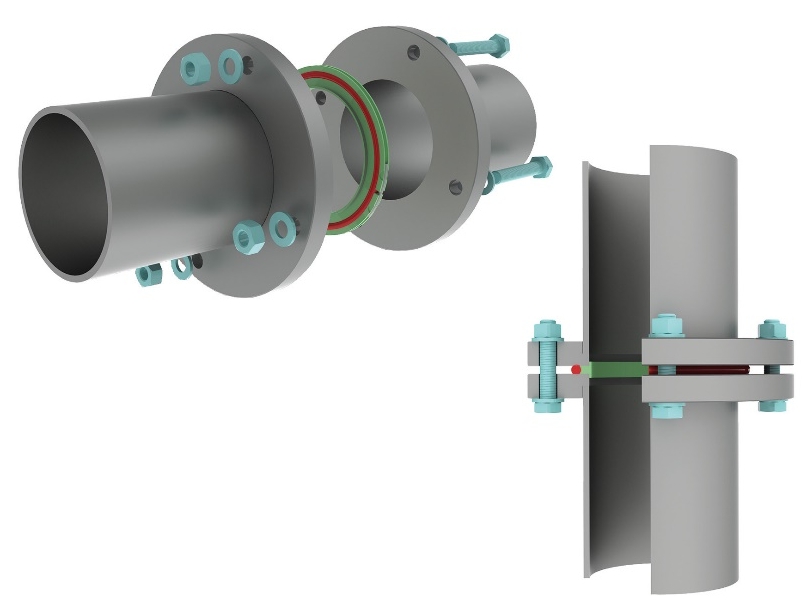

2、ISO-F真空接頭通常由法蘭（flange）、密封圈（O-Ring）、中心定位環（centering ring）組成，與ISO-K不同的地方是法蘭用螺栓固定。

也會有一些特殊的情況：

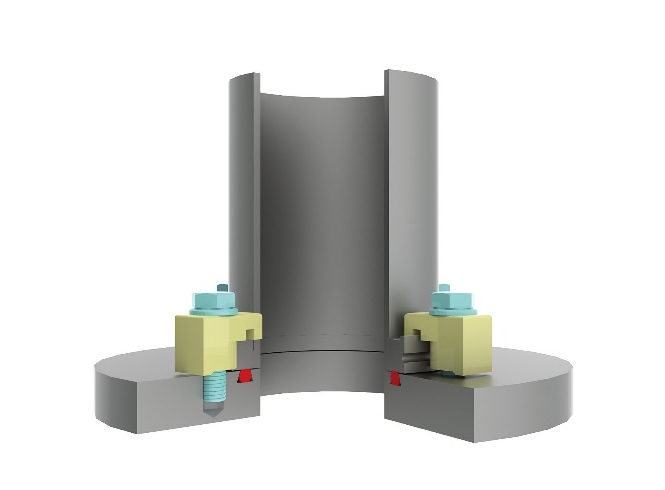

圖: 安裝在座板上具有 O 型圈螺母和爪夾、用于具有密封槽底板的ISO-K 法蘭。

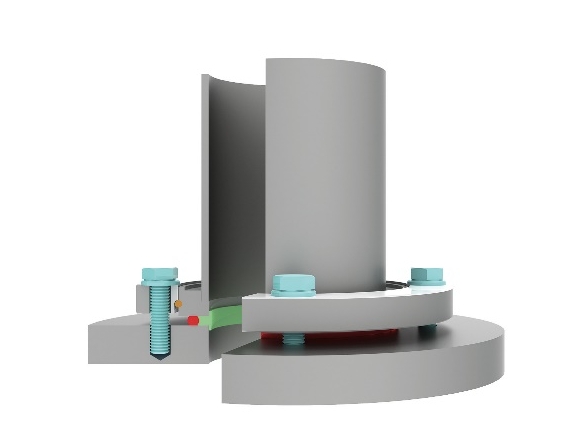

圖: 安裝在座板上具有定心環、螺栓環和螺絲釘的 ISO-K 法蘭。

ISO法蘭的選型通常涉及以下幾個方面：

法蘭材質：根據應用環境和介質特性選擇合適的材質，常見的材質包括碳鋼、不銹鋼、合金鋼等。

法蘭壓力等級：根據管道系統的設計壓力和溫度，選擇適當的法蘭壓力等級。ISO法蘭通常有PN6、PN10、PN16、PN25、PN40等不同的壓力等級。

法蘭尺寸：法蘭的尺寸應與管道系統中其他元件的尺寸相匹配，通常以公稱直徑（DN）來標識尺寸。

法蘭類型：ISO標準定義了不同類型的法蘭，包括盲板法蘭、對焊法蘭、螺紋法蘭、滑動法蘭等，根據具體的應用選擇合適的類型。

法蘭面型：ISO法蘭的面型通常有平面法蘭、凸面法蘭、凹面法蘭等，選擇與管道系統其他元件兼容的面型。

特殊要求：根據具體的工程要求和應用環境，可能需要考慮一些特殊要求，如防腐蝕涂層、防爆設計等。

法蘭密封材料：通常有Viton、 Buna、 Silicone、EPDM、鋁絲等。

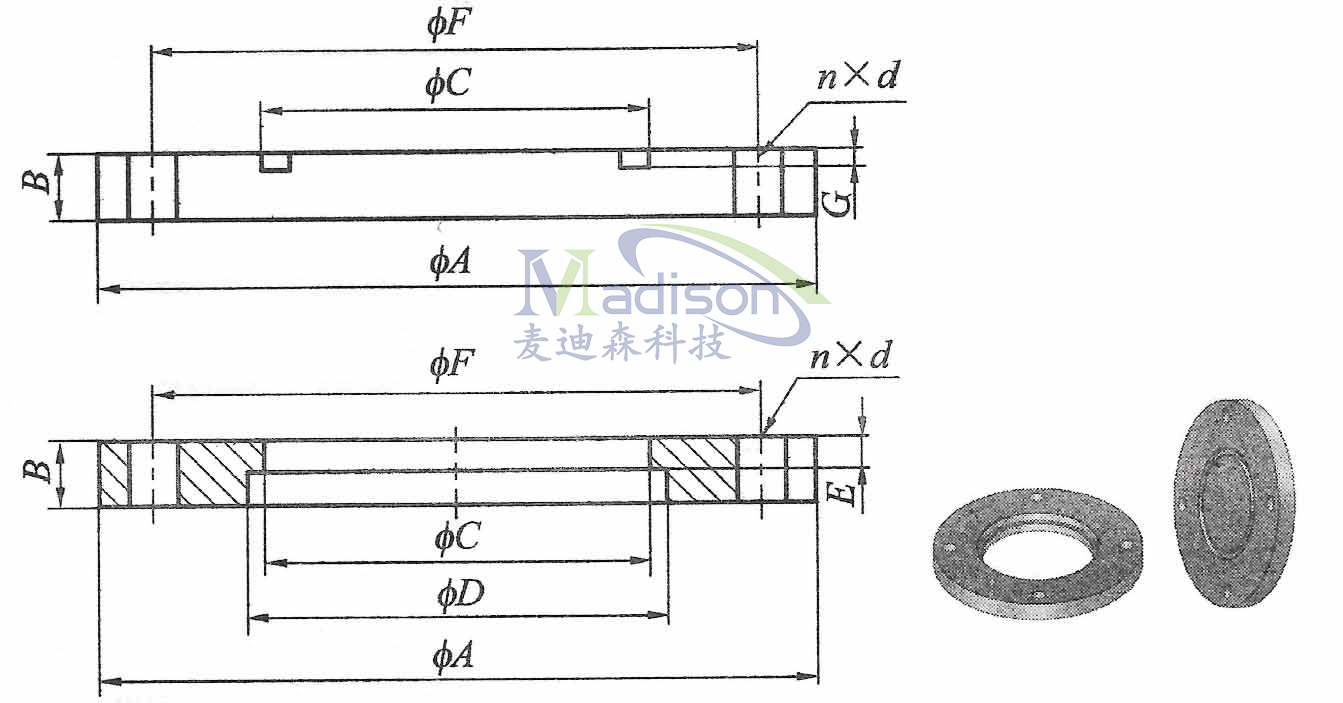

ISO-K法蘭是口徑范圍大的O形橡膠圈密封真空法蘭，其主要型號和尺寸見下表：

注：n×d 中 n 為孔的個數，d 為孔徑（mm）。

以上就是北京麥迪森科技小編分享的ISO-K/ISO-F法蘭選型方法的介紹，希望對大家有所幫助。
