SMA單端饋通導體直徑為1.8mm，雙端饋通采用SMA接頭，電壓1000VDC，電流3A，最高頻率可達6.5GHz。
產品詳情
單端饋通導體直徑為1.8mm，雙端饋通采用SMA接頭，適用最高電壓為1000VDC，最大電流為3A，最高頻率可達6.5GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通兩端的連接器及線纜。
產品特征
SMA饋通采用螺紋連接，具有50Ω阻抗匹配，最高頻率可達6.5GHz。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。
單端/雙端SMA饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
SMA50/SMAD50同軸饋通規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
導體直徑? | 單端：1.8 mm |
最高電壓 | 1000V DC |
最大電流 | 3A |
頻率范圍 | AC to 6.5 GHz |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

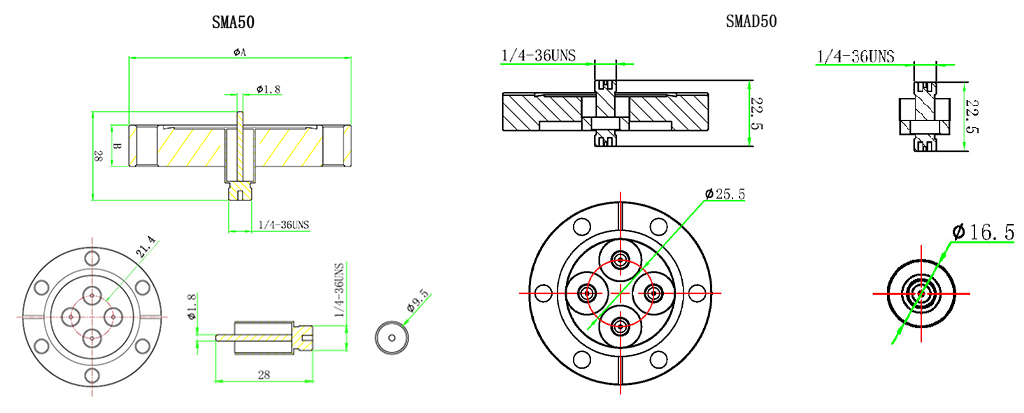

產品尺寸
SMA50/SMAD50+CF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端SMA50型號 | 雙端SMAD50型號 |
CF16 | 1 | MT140-SMA50-C16 | MT140-SMAD50-C16 |
CF40 | 1 | MT140-SMA50-C40 | MT140-SMAD50-C40 |
CF40 | 2 | MT140-SMA50-C40-2 | MT140-SMAD50-C40-2 |
CF40 | 3 | MT140-SMA50-C40-3 | MT140-SMAD50-C40-3 |
CF40 | 4 | MT140-SMA50-C40-4 | MT140-SMAD50-C40-4 |
SMA50/SMAD50+KF法蘭選型表 | |||
法蘭 | 饋通數量 | 單端SMA50型號 | 雙端SMAD50型號 |
KF16 | 1 | MT140-SMA50-K16 | MT140-SMAD50-K16 |
KF40 | 1 | MT140-SMA50-K40 | MT140-SMAD50-K40 |
KF40 | 2 | MT140-SMA50-K40-2 | MT140-SMAD50-K40-2 |
KF40 | 3 | MT140-SMA50-K40-3 | MT140-SMAD50-K40-3 |
KF40 | 4 | MT140-SMA50-K40-4 | MT140-SMAD50-K40-4 |
備注：其他法蘭及饋通組合請咨詢客服 | |||
SMA50/SMAD50+焊接版選型表 | ||
饋通數量 | 單端SMA50型號 | 雙端SMAD50型號 |
1 | MT140-SMA50-WV | MT140-SMAD50-WV |
SMA50/SMAD50同軸饋通相關配件 | ||
SMA50同軸饋通相關配件 | SMAD50同軸饋通相關配件 | |
真空端連接器 | MT160-PISC-1.8 | MT145-CON-SMA-VAC |
真空線纜 | MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列 | |
真空端連接器+線纜 | MT145-SSMA-FX-PTFE50-500-VAC等 | MT145-SMA-MX-PTFE50-500-VAC等 |
大氣端連接器 | MT145-CON-SMA-AIR | |
大氣端連接器+線纜 | MT145-SMA-MX-500-AIR等 | |
