SMA同軸饋通連接器及線纜大致分為真空端和大氣端兩部分。其中SMAD雙端饋通的真空端連接器與大氣端連接器外形相同。
產品詳情

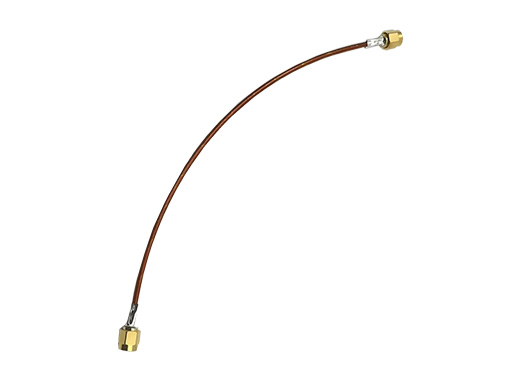

SMA同軸饋通連接器及線纜大致分為真空端和大氣端兩部分。其中SMAD雙端饋通的真空端連接器與大氣端連接器外形相同。SMA單端饋通的真空端可使用特殊的SMA連接器。真空端線纜建議選用具有50Ω阻抗匹配的真空同軸線，可提高信號傳輸質量。所有線纜長度均可定制。
產品參數
SMA連接器規格參數 | |
外殼材質 | 單端SMA接地線型真空端連接器：不銹鋼 |
絕緣材質 | 雙端SMAD真空端連接器：PTFE |
觸點材質 | 單端SMA接地線型真空端連接器：鍍金銅合金 |
推薦真空線纜 | MT165-PTFE50同軸線 |

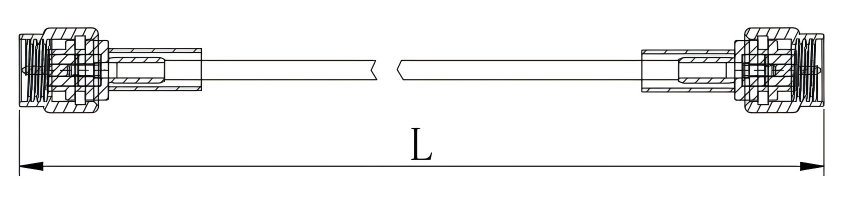

產品尺寸
SMA連接器型號 | |
類型 | 型號 |
雙端SMAD真空端連接器 | MT145-CON-SMA-VAC |
單端SMA接地型真空端連接器 | MT145-CON-SSMA-VAC |
SMA系列大氣端連接器 | MT145-CON-SMA-AIR |
| SMA真空端連接器+MT165-PTFE50同軸線纜型號 | |||
線纜兩端 連接器數量 | 長度 | 單端SMA真空端連接器+線纜型號 | 雙端SMAD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SSMA-FX-PTFE50-500-VAC | MT145-SMA-MX-PTFE50-500-VAC |
| 1 | 1000 mm | MT145-SSMA-FX-PTFE50-1000-VAC | MT145-SMA-MX-PTFE50-1000-VAC |
| 2 | 500 mm | MT145-SSMA-FF-PTFE50-500-VAC | MT145-SMA-MM-PTFE50-500-VAC |
| 2 | 1000 mm | MT145-SSMA-FF-PTFE50-1000-VAC | MT145-SMA-MM-PTFE50-1000-VAC |
| SMA真空端連接器+301-KAP50線纜型號 | |||
線纜兩端 連接器數量 | 長度 | 單端SMA真空端連接器+線纜型號 | 雙端SMAD真空端連接器+線纜型號 |
| 1 | 500 mm | MT145-SSMA-FX-KAP50-500-VAC | MT145-SMA-MX-KAP50-500-VAC |
| 1 | 1000 mm | MT145-SSMA-FX-KAP50-1000-VAC | MT145-SMA-MX-KAP50-1000-VAC |
| 2 | 500 mm | MT145-SSMA-FF-KAP50-500-VAC | MT145-SMA-MM-KAP50-500-VAC |
| 2 | 1000 mm | MT145-SSMA-FF-KAP50-1000-VAC | MT145-SMA-MM-KAP50-1000-VAC |
| SMA大氣端連接器+線纜型號 | ||
線纜兩端 連接器數量 | 長度 | 大氣端連接器+線纜型號 |
| 1 | 500 mm | MT145-SMA-MX-500-AIR |
| 1 | 1000 mm | MT145-SMA-MX-1000-AIR |
| 2 | 500 mm | MT145-SMA-MM-500-AIR |
| 2 | 1000 mm | MT145-SMA-MM-1000-AIR |
【備注】
線纜長度均可定制。
